Modelo utilizado en

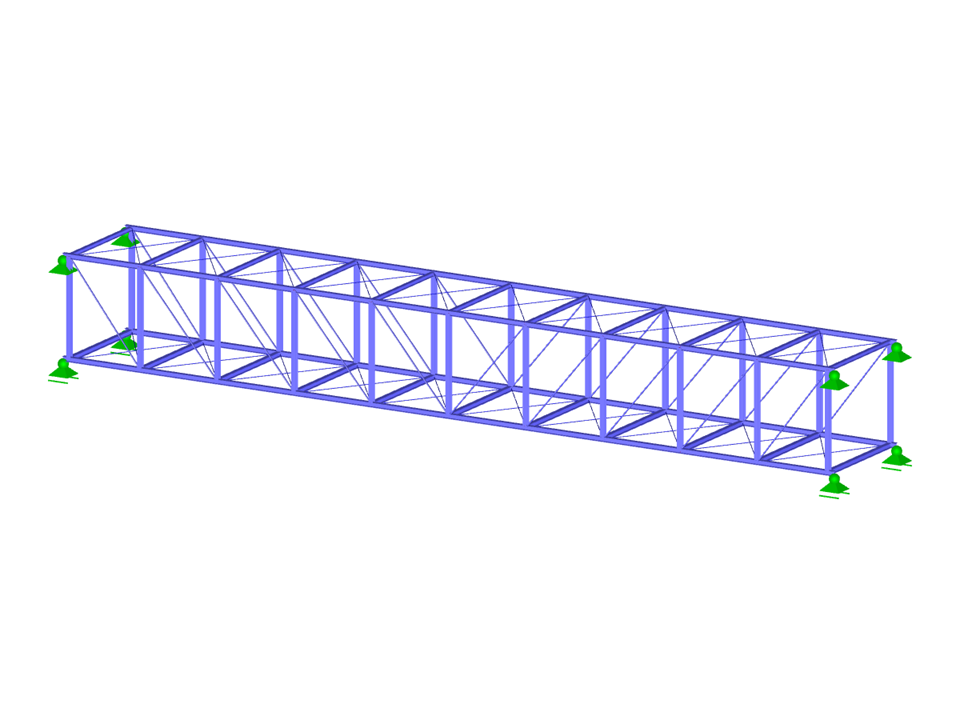

Viga de celosía
Número de nudos | 56 |
Número de líneas | 156 |
Número de barras | 156 |
Número de casos de carga | 4 |
Número de combinaciones de carga | 34 |
Número de combinaciones de resultados | 4 |
Peso completo | 8.455 t |
Dimensiones | 25,629 x 4,129 x 3,629 m |
Versión del programa | 5.23.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
