Model wykorzystany w

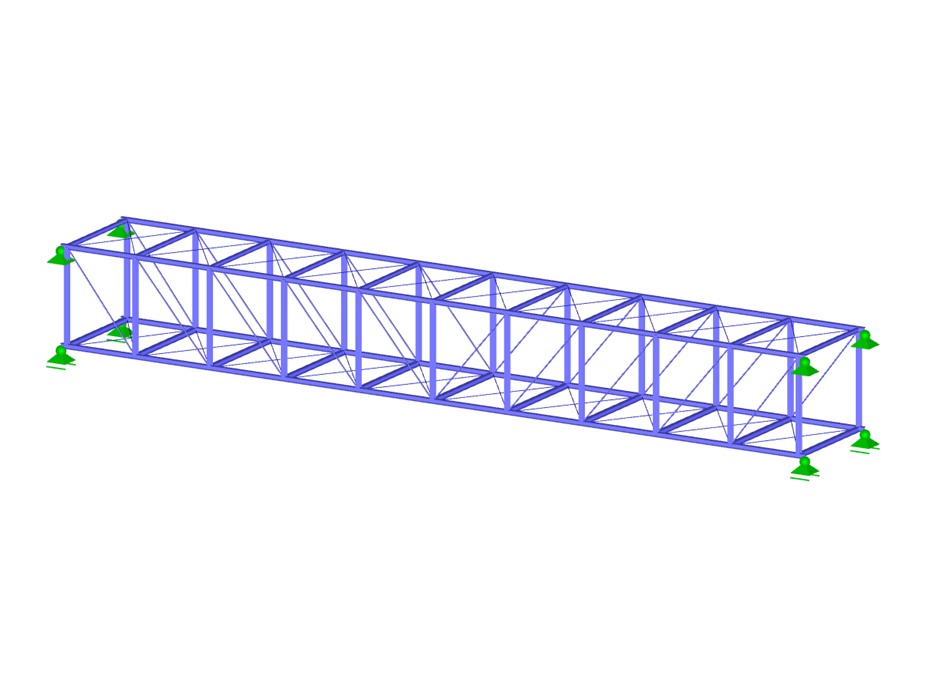

Dźwigar kratowy
Liczba węzłów | 56 |
Liczba linii | 156 |
Liczba prętów | 156 |
Ilość przypadków obciążenia | 4 |
Ilość KO | 34 |
Liczba kombinacji wyników | 4 |
Ciężar całkowity | 8,455 t |
Wymiarowanie | 25,629 x 4,129 x 3,629 m |
Wersja programu | 5.23.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
