Video | 3skeng Steelwork Tool
Manual en línea de RFEM | Superficies

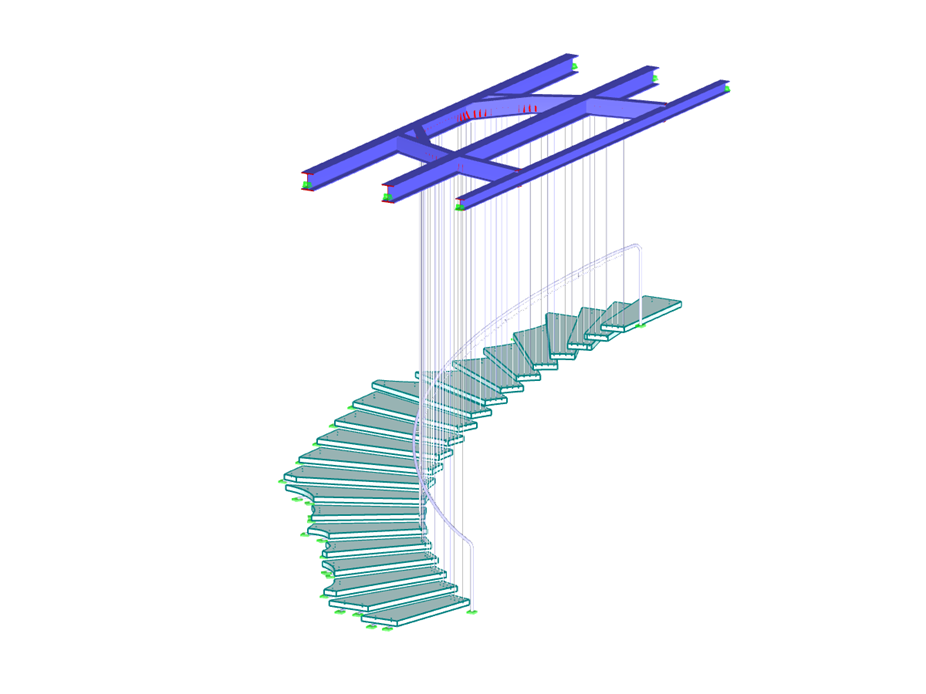

Escalera suspendida de vidrio
| Número de nudos | 746 |
| Número de líneas | 628 |
| Número de barras | 399 |
| Número de superficies | 154 |
| Número de sólidos | 0 |
| Número de casos de carga | 14 |
| Número de combinaciones de carga | 21 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 4,060 t |
| Dimensiones | 4,506 x 6,541 x 7,509 m |
Preguntas frecuentes (FAQ)
Preguntas frecuentes (FAQ)
Base de datos de conocimientos
Base de datos de conocimientos
Base de datos de conocimientos
Base de datos de conocimientos
Base de datos de conocimientos
El factor de relevancia modal (MRF) puede ayudarle a evaluar en qué medida los elementos específicos participan en la deformada de un modo. El cálculo se basa en la energía de deformación elástica relativa de cada barra individual.
El MRF se puede usar para distinguir entre las deformadas de los modos local y global. Si varias barras individuales muestran un MRF significativo (por ejemplo, > 20 %), es muy probable que la inestabilidad de toda la estructura o una subestructura sea inestable. Por otro lado, si la suma de todos los MRF para un modo propio es de alrededor del 100%, se puede esperar un fenómeno de estabilidad local (por ejemplo, el pandeo de una sola barra).
Además, el MRF se puede usar para determinar las cargas críticas y las longitudes de pandeo equivalentes de ciertas barras (por ejemplo, para el cálculo de estabilidad). Las deformadas de los modos para las cuales una barra específica tiene valores MRF pequeños (por ejemplo, < 20 %) se pueden omitir en este contexto.
El MRF se muestra por deformada de modo en la tabla de resultados en Análisis de estabilidad → Resultados por barras → Longitudes eficaces y cargas críticas.
En comparación con el complemento RF-STABILITY (RFEM 5) y RSBUCK (RSTAB 8) , se han agregado las siguientes características nuevas para RFEM 6/RSTAB 9:
- Activación como una propiedad de un caso de carga o combinación de carga
- Activación automatizada del cálculo de estabilidad mediante asistentes de combinación para varias situaciones de carga en un solo paso
- Aumento de carga incremental con criterios de terminación definidos por el usuario
- Modificación de la normalización de la forma del modo propio sin volver a calcular
- Tablas de resultados con opción de filtro
- Cálculo de modelos compuestos de elementos de barras, láminas y sólidos
- Análisis no lineal de estabilidad
- Consideración opcional de los esfuerzos axiles del pretensado inicial
- Cuatro solucionadores de ecuaciones para el cálculo eficaz de varios modelos estructurales
- Consideración opcional de las modificaciones de rigidez en RFEM/RSTAB
- Determinación del modo de estabilidad mayor que el factor de incremento de carga definido por el usuario (método del desplazamiento)
- Determinación opcional de las formas del modo de modelos inestables (para identificar la causa de la inestabilidad)
- Visualización del modo de estabilidad
- Base para la determinación de la imperfección
Gracias al módulo de ampliación RF-/STEEL Warping Torsion, se puede realizar el cálculo según la Guía de cálculo 9 ("Design Guide 9") en RF-/STEEL AISC.
El cálculo se lleva a cabo con 7 grados de libertad según la teoría de torsión de alabeo y permite un cálculo de la estabilidad realista, incluyendo la consideración de la torsión.
Programa principal
La nueva generación del software en 3D del método de los elementos finitos (MEF) se utiliza para el análisis de estructuras compuestas de barras, superficies y sólidos.
Complemento
El complemento Estabilidad de la estructura realiza el análisis de estabilidad de las estructuras.
Complemento
El complemento Análisis de fases de construcción (CSA) permite considerar el proceso de construcción de estructuras (estructuras de barras, superficies y sólidos) en RFEM.
Complemento
El complemento Alabeo por torsión (7 GDL) le permite considerar el alabeo de secciones como un grado de libertad adicional.
Complemento
El complemento de dos partes Optimización y estimación de coste / emisiones de CO2 encuentra los parámetros adecuados para los modelos y bloques parametrizados mediante la técnica de la inteligencia artificial (IA) de la optimización por enjambre de partículas (PSO) para el cumplimiento de los criterios de optimización comunes. Además, este complemento estima los costes del modelo o las emisiones de CO2 especificando los costes unitarios o las emisiones por definición de material para el modelo estructural.
Complemento
El complemento Análisis tensión-deformación realiza un análisis de tensiones general calculando las tensiones existentes y comparándolas con las tensiones límite.
Complemento
El complemento Cálculo de hormigón permite varias verificaciones según las normas internacionales. Es posible diseñar barras, superficies y pilares, así como realizar análisis de punzonamiento y deformaciones.
Complemento
El complemento Cálculo de acero realiza las verificaciones del estado límite último y de servicio de barras de acero según varias normas.
Complemento
El complemento Cálculo de madera realiza las comprobaciones de cálculo de los estados límite últimos, de servicio y de resistencia al fuego de barras de madera según varias normas.
Complemento
El complemento Cálculo de aluminio realiza las comprobaciones de cálculo del estado límite último y de servicio de barras de aluminio según varias normas.
.png?mw=600&hash=49b6a289915d28aa461360f7308b092631b1446e)
Complemento
El complemento Uniones de acero para RFEM le permite analizar conexiones de acero utilizando un modelo de elementos finitos. El modelo de elementos finitos se genera automáticamente en segundo plano y se puede controlar mediante la introducción simple y familiar de los componentes.
Programa principal
El moderno programa de análisis y cálculo estructural en 3D es adecuado para el análisis estructural y dinámico de estructuras de vigas, así como para el cálculo de hormigón, acero, madera y otros materiales.
Complemento
El complemento Estabilidad de la estructura realiza el análisis de estabilidad de las estructuras.
Complemento
El complemento Alabeo por torsión (7 GDL) permite considerar el alabeo de la sección como un grado de libertad adicional al calcular las barras.
Complemento
El complemento Análisis tensión-deformación realiza análisis generales de tensiones, calculando las tensiones existentes y comparándolas con las tensiones límite.
Complemento
El complemento Cálculo de hormigón permite varias verificaciones de barras y pilares según las normas internacionales.
Complemento
El complemento Cálculo de acero realiza las verificaciones del estado límite último y de servicio de barras de acero según varias normas.
Complemento
El complemento Cálculo de aluminio realiza las verificaciones del estado límite último y de servicio de barras de aluminio según varias normas.
Complemento
El complemento Cálculo de fábrica para RFEM permite el cálculo y dimensionamiento de estructuras de fábrica (mampostería) utilizando el método de los elementos finitos. Fue desarrollado como parte del proyecto de investigación titulado DDMaS – Digitalizing the Design of Masonry Structures. El modelo de material representa el comportamiento no lineal de la combinación de ladrillo y mortero en forma de un macro-modelado.
Complemento
El complemento Cálculo de madera realiza las verificaciones de los estados límite últimos, de servicio y de resistencia al fuego de barras de madera según varias normas.
