En EN 1993-1-1, se introdujo el método general como un formato de cálculo para cálculos de estabilidad, que se puede utilizar para sistemas planos con cualquier condición de contorno y altura estructural variable. Las comprobaciones de diseño se pueden realizar para la carga en el plano de carga principal y la compresión simultánea. Los casos de estabilidad de pandeo lateral y pandeo por flexión se analizan desde el plano de apoyo principal, es decir, alrededor del eje débil del componente estructural. Por lo tanto, a menudo surge la pregunta de cómo calcular en este contexto el pandeo por flexión en el plano principal de carga.

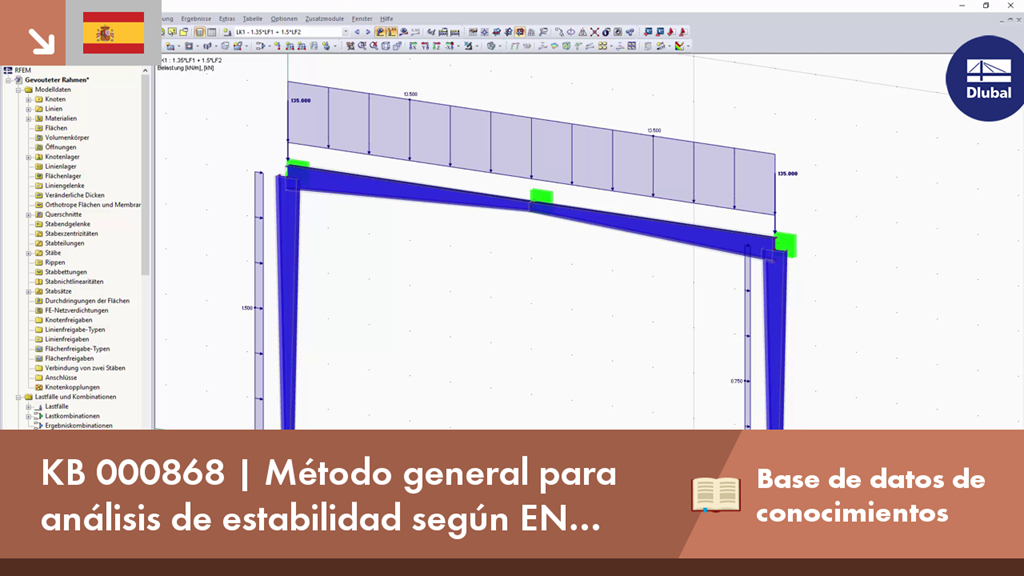

KB 000868 | Método general para análisis de estabilidad según EN 1993-1-1 y pandeo en ...
