Viga de cuerda de arco invertida | Viga doble invertida

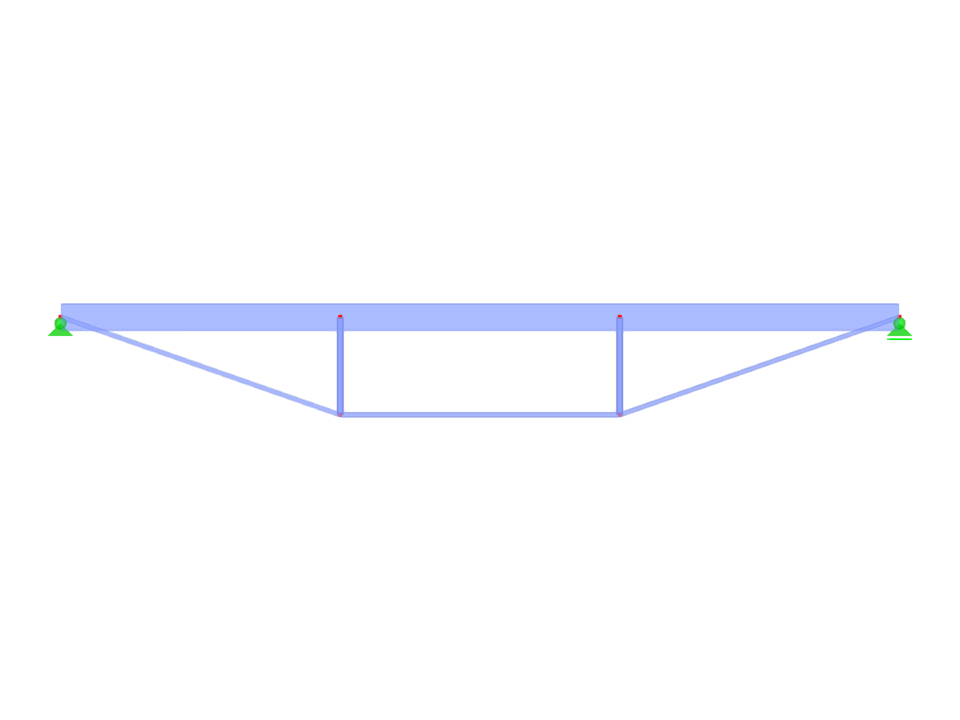

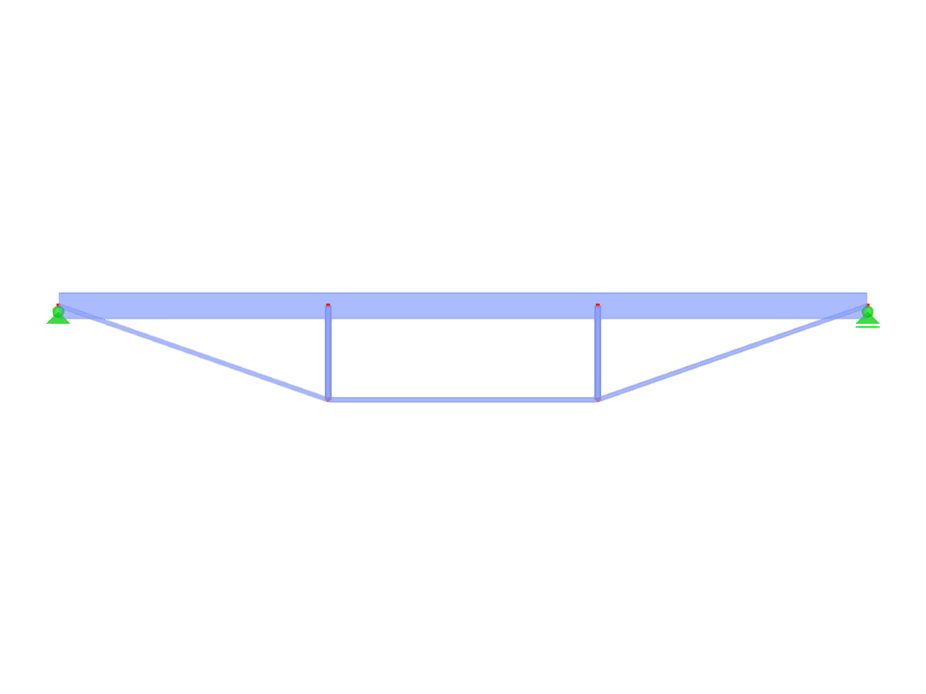

IBB002 | Viga de arco invertida
Los parámetros de los bloques se pueden editar dinámicamente | |
Número de nudos | 6 |
Número de líneas | 8 |
Número de barras | 8 |
Número de superficies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 1 |
Número de combinaciones de carga | 0 |
Número de combinaciones de resultados | 0 |
Peso completo | 0.174 t |
Dimensiones (métricas) | 6,000 x 0,700 x 0,000 m |
Dimensiones (imperiales) | 19.69 x 2.3 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
