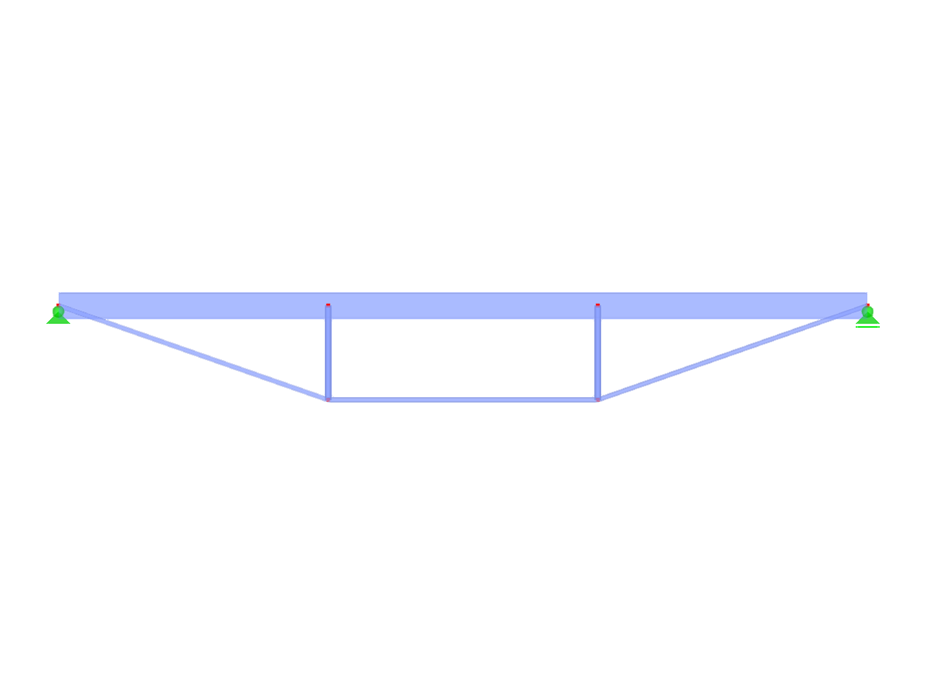

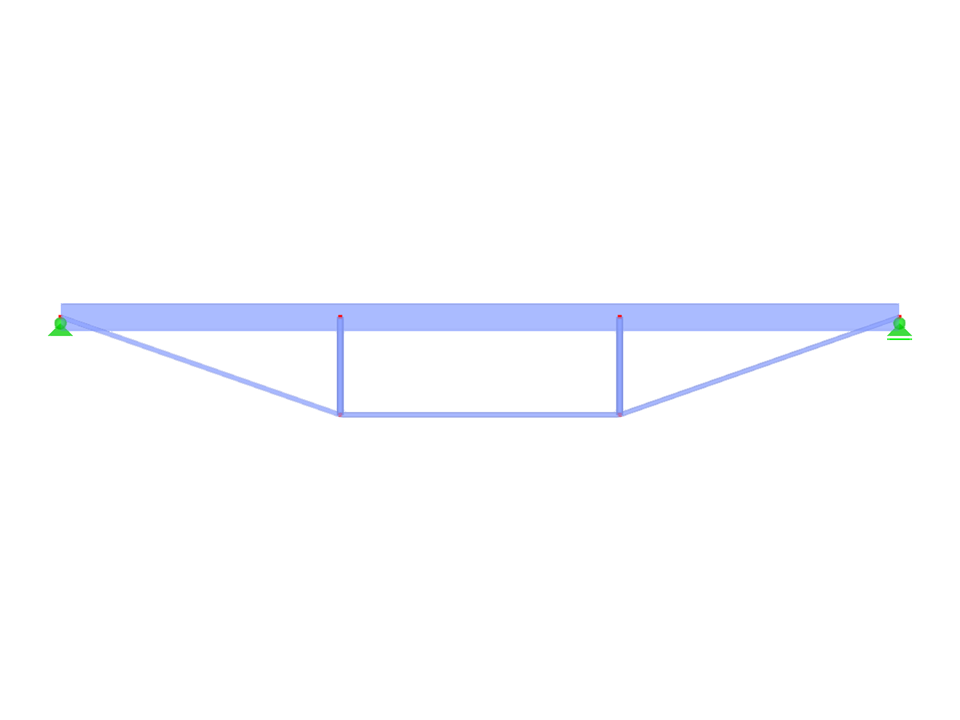

IBB002 | Odwrócona belka ściągu
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 6 |
| Liczba linii | 8 |
| Liczba prętów | 8 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,174 t |
| Wymiary (metryczne) | 6,000 x 0,700 x 0,000 m |
| Wymiary (imperialne) | 19.69 x 2.3 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
