Pregunta
Para un cálculo, he activado la opción "Cálculo detallado". ¿Ya se han especificado las cargas en el apoyo con el coeficiente dinámico reducido para el cálculo de la subestructura?
Respuesta:
Al igual que los esfuerzos internos, los esfuerzos en el apoyo de los casos de carga se combinan teniendo en cuenta los coeficientes dinámicos. Para este propósito, los esfuerzos en el apoyo (excepto para CC1 y CC2) se multiplican por la relación entre el coeficiente dinámico de la viga y el coeficiente dinámico del apoyo, y se suman según el criterio de CO, ya que las cargas de rueda de LC3 ya incluyen el coeficiente dinámico para la viga.Si selecciona la opción Sólo máx./Mín., Sólo se visualizan los valores extremos de las fuerzas en el apoyo
direcciones, es decir, las fuerzas características en el apoyo multiplicadas por la

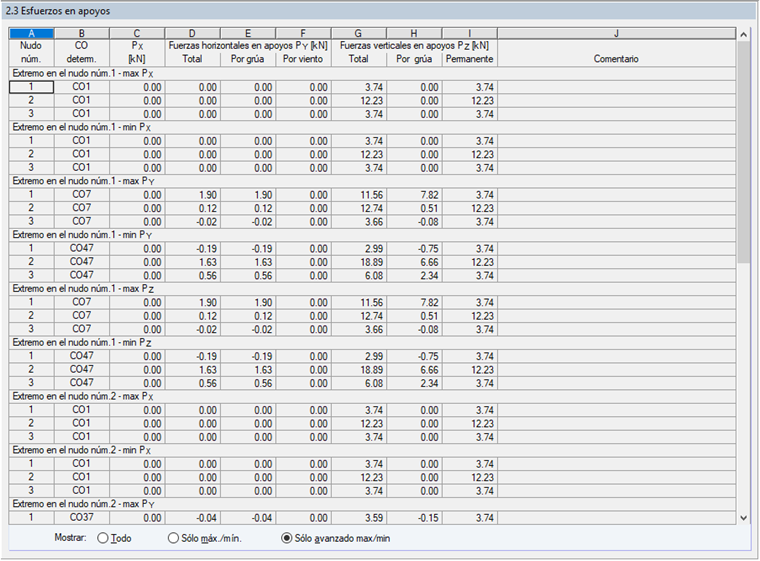

coeficiente dinámico para apoyos (ver imagen).
Existe un interesante seminario web (en inglés) sobre " Diseño de vigas de madera de tipo grúa según el Eurocódigo 3" en nuestra página de inicio.
