Frage
Bei einer Berechnung habe ich die Option "detaillierte Berechnung" aktiviert. Sind die Lagerlasten schon mit dem reduzierten Schwingbeiwert zur Bemessung der Unterkonstruktion angegeben?
Antwort:

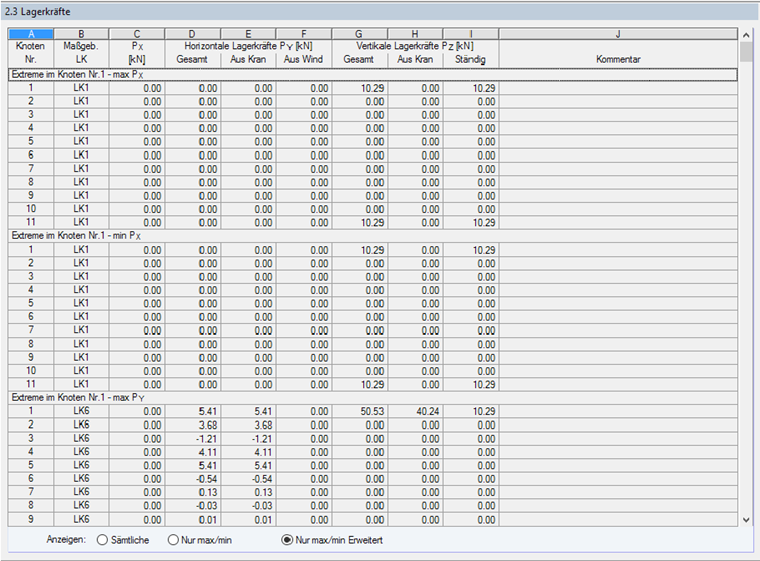

Wie die Schnittgrößen werden die Lagerkräfte aus den Lastfällen unter Berücksichtigung der Schwingbeiwerte kombiniert. Dazu werden die Lagerkräfte (außer für LF1 und LF2) mit dem Verhältnis von Schwingbeiwert-Träger zu Schwingbeiwert-Lager multipliziert und nach dem LK-Kriterium addiert, da die Radlasten ab LF3 bereits den Schwingbeiwert für den Träger beinhalten.Bei der Option Nur max/min werden nur die Extremwerte der Lagerkräfte für die entsprechenden
Richtungen ausgegeben, d. h. die charakteristische Lagerkräfte multipliziert mit dem zugehörigen
Schwingbeiwert für Auflager (siehe Bild).
Es gibt bereits ein interessantes Webinar zur Thematik "Bemessung von Kranbahnträgern nach Eurocode 3" auf unserer Homepage.
