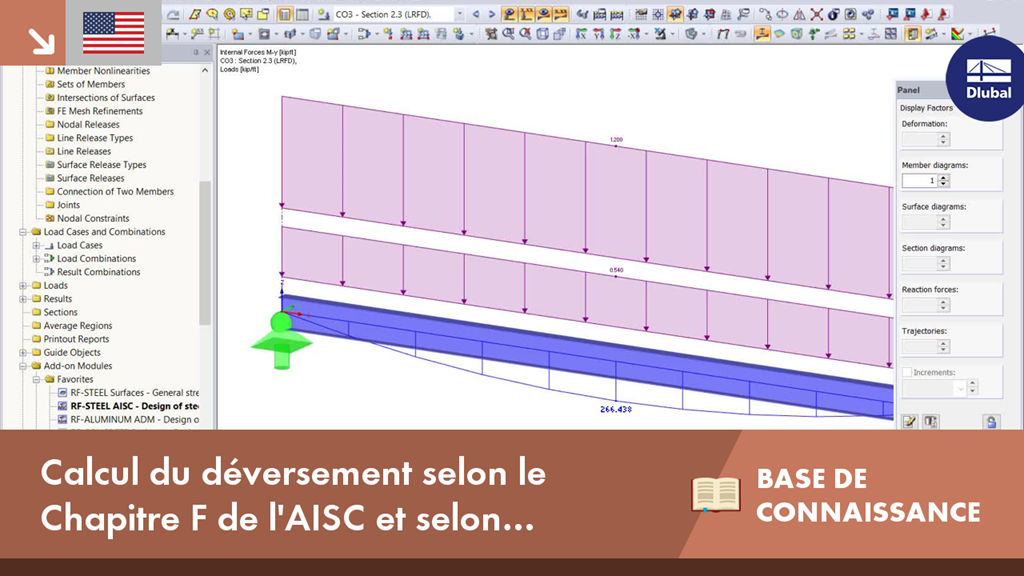

Cette vidéo montre les différences entre les résultats calculés pour le déversement selon une analyse des valeurs propres et selon le Chapitre F de la norme AISC
ko 001679 | Calcul du déversement selon le Chapitre F de l'AISC et selon l'analyse des valeurs propres
Liens
Avez-vous des questions ?
Le module additionnel RF-STEEL AISC permet de vérifier les barres en acier selon la norme AISC 360-16. Cet article compare les résultats entre la vérification du déversement selon le chapitre F de cette norme et selon l'analyse des valeurs propres.
Dans le cas de sections ouvertes, la charge de torsion est généralement éliminée par torsion secondaire, car la rigidité de torsion de St. Venant est faible par rapport à la rigidité de gauchissement. Par conséquent, les raidisseurs de gauchissement présents dans la section sont particulièrement intéressants concernant l'analyse du déversement, car ils peuvent réduire considérablement la rotation. Afin d'effectuer cette opération, des platines d'about ou des raidisseurs et des profilés soudés sont appropriés.
Les conditions d'appui d'une poutre soumise à la flexion sont essentielles pour sa résistance au déversement. Si, par exemple, une poutre à travée simple est maintenue latéralement au milieu de la travée, la flèche de la semelle comprimée peut être évitée et un mode propre à deux ondes peut être appliqué. Le moment critique de déversement est augmenté de manière considérable par cette mesure supplémentaire. Dans les modules additionnels pour le calcul de barre, différents types d'appuis latéraux sur une barre peuvent être définis à l'aide de la fenêtre d'entrée « Appuis intermédiaires ».
Une structure a parfois besoin de renforcement lors de l'installation d'une nouvelle dalle ou de la modification d'une barre existante en raison d'une hypothèse de charge difficile à prévoir. Dans de nombreux cas, il peut arriver qu'un composant ne puisse pas être facilement remplacé et qu'un renforcement doit être installé selon la nouvelle charge requise.
Dans la configuration pour l'ELU de la vérification des assemblages acier, vous avez la possibilité de modifier la déformation plastique ultime des soudures.
Le composant « Plaque d’assise » permet de vérifier des assemblages de plaque d’assise avec des ancrages coulés. Les plaques, les cordons de soudures, les ancrages et l’interaction acier-béton sont analysés.
La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.
- La vérification de cinq types de systèmes résistants aux forces sismiques (SFRS) comprend les portiques spéciaux résistants à la flexion (SMF), les portiques intermédiaires résistants à la flexion (IMF), les portiques ordinaires résistants à la flexion (OMF), les portiques à contreventement concentrique ordinaire (OCBF) et les portiques à contreventement concentrique spéciaux (SCBF )
- Vérification de la ductilité des rapports largeur-épaisseur pour les âmes et les semelles
- Calcul de la résistance et de la rigidité requises pour le contreventement de stabilité des poutres
- Calcul de l'espacement maximal pour le contreventement de stabilité des poutres
- Calcul de la résistance requise aux emplacements des articulations pour le contreventement de stabilité des poutres
- Calcul de la résistance requise du poteau avec l'option permettant de négliger tous les moments fléchissants, le cisaillement et la torsion pour l'état limite de sur-résistance
- Vérification des rapports d'élancement des poteaux et des contreventements
