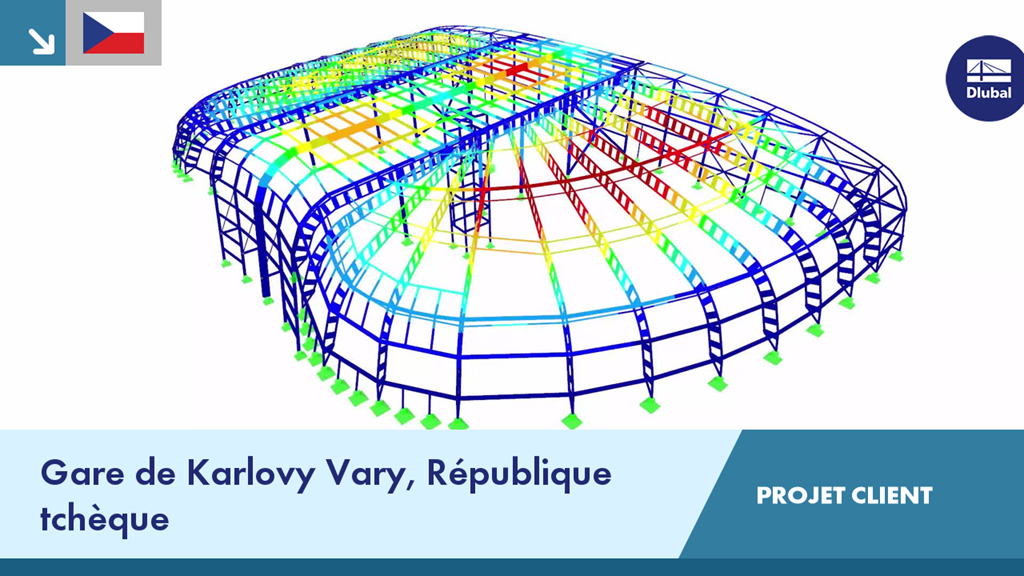

L'ossature métallique du nouveau bâtiment se compose de trois parties communicantes. L'ossature des ailes gauche et droite sont constituées de poutres échelles (Vierendeel) qui s'étendent entre les nervures principales et la sous-structure en béton armé. Ces nervures principales sont supportées par une rangée de poteaux avec des contreventements verticaux.
CP 001190 | Gare de Karlovy Vary, République tchèque
Avez-vous des questions ?
![Activation de la vérification des soudures dans RF-/STEEL EC3](/fr/webimage/010282/2424264/01-fr-png-png.png?mw=512&hash=2d0d19e5b7fcd51bad081c6f6ce752e3ccc0be58)
Das Zusatzmodul RF-/STAHL EC3 kann den Nachweis der Halskehlnähte für alle parametrischen, geschweißten Querschnitte der Querschnittsbibliothek führen. Hierzu muss die Option in den Detaileinstellungen des Moduls aktiviert werden. Alternativ kann auch ein Flächenmodell zur Bemessung genutzt werden.
![Kleinster Vergrößerungsfaktor für Biegeknicken in Rahmenebene](/fr/webimage/010280/2424249/01-fr-png-png.png?mw=512&hash=2d0d19e5b7fcd51bad081c6f6ce752e3ccc0be58)
Une vérification standardisée a été introduite pour les analyses de stabilité avec la méthode générale de l'EN 1993-1-1. Elle peut être utilisée pour les systèmes 1D avec des conditions aux limites et d'une hauteur quelconques. Les vérifications peuvent être effectuées pour un chargement et une compression appliqués au même moment dans le plan de l'appui principal. Les cas de stabilité du flambement latéral et du déversement sont analysés à partir de ce plan, c'est-à-dire autour de l'axe faible du composant. Häufig stellt sich daher die Frage, wie in diesem Zusammenhang Biegeknicken in der Haupttragebene nachgewiesen werden kann.
![Option du passage automatique d'une méthode à l'autre dans les détails du calcul](/fr/webimage/010344/3008277/News_II_000501.png?mw=512&hash=d89f347a4e16c74c45eb175abdcc0dbd46dd97c9)
La méthode de barre équivalente selon les sections 6.3.1 à 6.3.3 de l'EN 1993-1-1 peut être utilisée pour l'analyse de stabilité des barres et des ensembles de barres avec une section uniforme. Cette méthode ne peut cependant pas être utilisée dans le cas d'une section à inertie variable ou seulement dans une mesure limitée. Le module additionnel RF-/STEEL EC3 peut détecter automatiquement de tels cas et basculer sur la méthode générale.
![Lignes de flambement par flexion selon l'EN 1993-1-1](/fr/webimage/010469/2987565/1_Knicklinien.png?mw=512&hash=9ad9ab1e9a7ae48f1bdadef46d94aff35c70c44c)
Das Zusatzmodul RF-/STAHL EC3 übernimmt die für den Biegeknicknachweis zu benutzende Knicklinie für einen Querschnitt automatisch aus den Querschnittseigenschaften. Insbesondere für allgemeine Querschnitte, aber auch für Sonderfälle, kann die Zuordnung der Knicklinie in der Moduleingabe manuell angepasst werden.
![Fonctionnalité 002820 | Déformation plastique limite pour les cordons de soudure](/fr/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Dans la configuration pour l'ELU de la vérification des assemblages acier, vous avez la possibilité de modifier la déformation plastique ultime des soudures.
![Composant « Platine de pied »](/fr/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Le composant « Plaque d’assise » permet de vérifier des assemblages de plaque d’assise avec des ancrages coulés. Les plaques, les cordons de soudures, les ancrages et l’interaction acier-béton sont analysés.
![Fonctionnalité 002807 | Affichage 3D des résultats FSM](/fr/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.
![Vérification de l'acier | Vue d'ensemble de la vérification des systèmes de résistance aux forces sismiques](/fr/webimage/048507/3803346/seismic_steel.png?mw=512&hash=1c18a83f050e74601a7300444a0d77a0246a0e02)
- La vérification de cinq types de systèmes résistants aux forces sismiques (SFRS) comprend les portiques spéciaux résistants à la flexion (SMF), les portiques intermédiaires résistants à la flexion (IMF), les portiques ordinaires résistants à la flexion (OMF), les portiques à contreventement concentrique ordinaire (OCBF) et les portiques à contreventement concentrique spéciaux (SCBF )
- Vérification de la ductilité des rapports largeur-épaisseur pour les âmes et les semelles
- Calcul de la résistance et de la rigidité requises pour le contreventement de stabilité des poutres
- Calcul de l'espacement maximal pour le contreventement de stabilité des poutres
- Calcul de la résistance requise aux emplacements des articulations pour le contreventement de stabilité des poutres
- Calcul de la résistance requise du poteau avec l'option permettant de négliger tous les moments fléchissants, le cisaillement et la torsion pour l'état limite de sur-résistance
- Vérification des rapports d'élancement des poteaux et des contreventements
