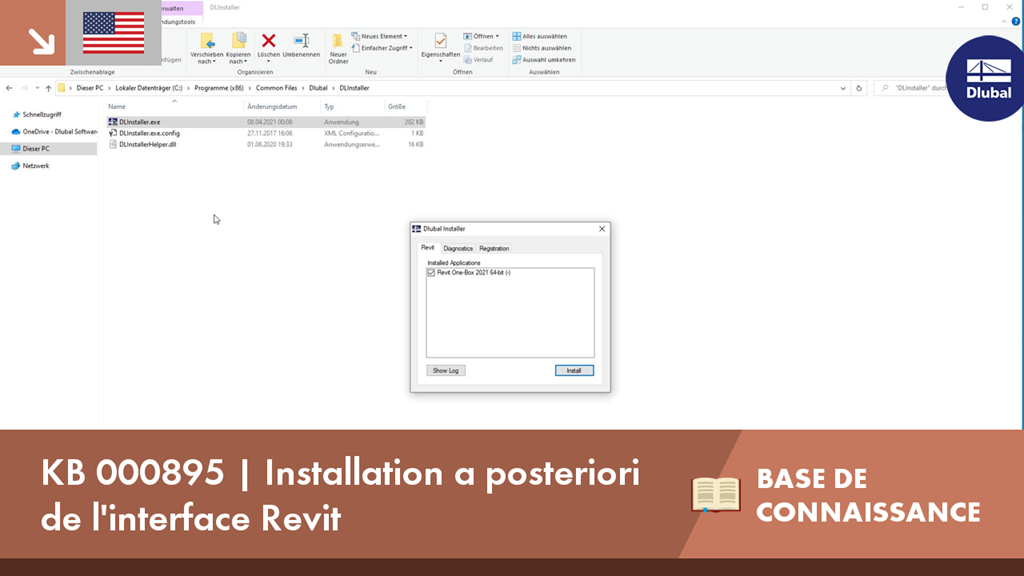

L'interface avec Autodesk Revit est automatiquement installée lors de l'installation de RFEM ou RSTAB. Il est aussi possible d'installer le plugin a posteriori en exécutant le fichier Revit-Installer.exe.
KB 000895 | Installation a posteriori de l'interface Revit
