Facteurs de longueur efficace pour la vérification de l'aluminium et de l'acier
Les facteurs de longueur efficace sont-ils déterminés automatiquement à partir d'un modèle dans les modules additionnels pour le calcul de l'aluminium et de l'acier ou les ajustements doivent-ils être effectués manuellement ?
Réponse:

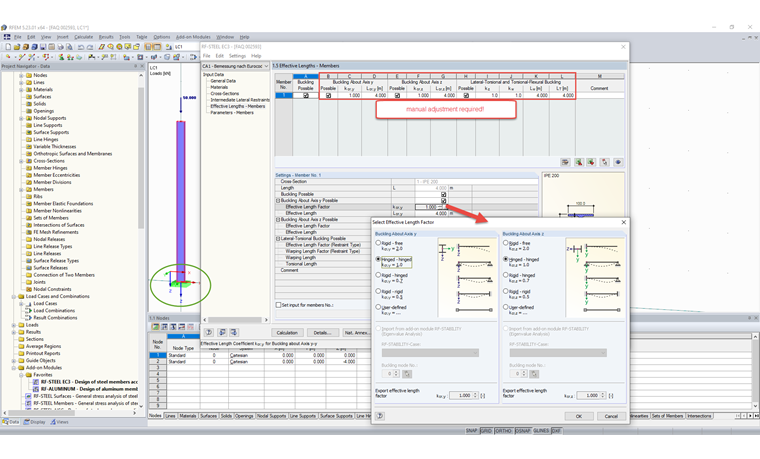

Tous les facteurs de longueur efficace sont prédéfinis à 1,0 par défaut. Il n'y a pas de calcul des facteurs à partir du modèle.Les facteurs de longueur efficace doivent être ajustés manuellement pour la vérification, ou importés depuis le module additionnel RSBUCK ou RF-STABILITY.
Avez-vous des questions ?
Dans le cas de sections ouvertes, la charge de torsion est généralement éliminée par torsion secondaire, car la rigidité de torsion de St. Venant est faible par rapport à la rigidité de gauchissement. Par conséquent, les raidisseurs de gauchissement présents dans la section sont particulièrement intéressants concernant l'analyse du déversement, car ils peuvent réduire considérablement la rotation. Afin d'effectuer cette opération, des platines d'about ou des raidisseurs et des profilés soudés sont appropriés.
Les conditions d'appui d'une poutre soumise à la flexion sont essentielles pour sa résistance au déversement. Si, par exemple, une poutre à travée simple est maintenue latéralement au milieu de la travée, la flèche de la semelle comprimée peut être évitée et un mode propre à deux ondes peut être appliqué. Le moment critique de déversement est augmenté de manière considérable par cette mesure supplémentaire. Dans les modules additionnels pour le calcul de barre, différents types d'appuis latéraux sur une barre peuvent être définis à l'aide de la fenêtre d'entrée « Appuis intermédiaires ».
Les trois types de portiques résistants à la flexion (ordinaire, intermédiaire, spécial) sont disponibles dans le module complémentaire Vérification de l'acier de RFEM 6. Le résultat de l'analyse de sismicité selon l'AISC 341-22 est divisé en deux sections : les exigences pour les barres et les exigences pour les assemblages.
Le module complémentaire Vérification de l'acier de RFEM 6 permet désormais d'effectuer une vérification de la sismicité selon l'AISC 341-16 et l'AISC 341-22. Cinq types de systèmes résistants aux forces sismiques (SFRS) sont actuellement disponibles.
Dans la configuration pour l'ELU de la vérification des assemblages acier, vous avez la possibilité de modifier la déformation plastique ultime des soudures.
Le composant « Plaque d’assise » permet de vérifier des assemblages de plaque d’assise avec des ancrages coulés. Les plaques, les cordons de soudures, les ancrages et l’interaction acier-béton sont analysés.
La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.
- La vérification de cinq types de systèmes résistants aux forces sismiques (SFRS) comprend les portiques spéciaux résistants à la flexion (SMF), les portiques intermédiaires résistants à la flexion (IMF), les portiques ordinaires résistants à la flexion (OMF), les portiques à contreventement concentrique ordinaire (OCBF) et les portiques à contreventement concentrique spéciaux (SCBF )
- Vérification de la ductilité des rapports largeur-épaisseur pour les âmes et les semelles
- Calcul de la résistance et de la rigidité requises pour le contreventement de stabilité des poutres
- Calcul de l'espacement maximal pour le contreventement de stabilité des poutres
- Calcul de la résistance requise aux emplacements des articulations pour le contreventement de stabilité des poutres
- Calcul de la résistance requise du poteau avec l'option permettant de négliger tous les moments fléchissants, le cisaillement et la torsion pour l'état limite de sur-résistance
- Vérification des rapports d'élancement des poteaux et des contreventements
