Réponse:
La vérification de la résistance au feu n'est pas implémentée par défaut dans le module additionnel RF-LAMINATE.Toutefois, vous pouvez calculer vous-même les vitesses de carbonisation et les considérer en conséquence dans le module. Cette opération est expliquée à l'aide d'une plaque simple dans l'exemple ci-dessous.

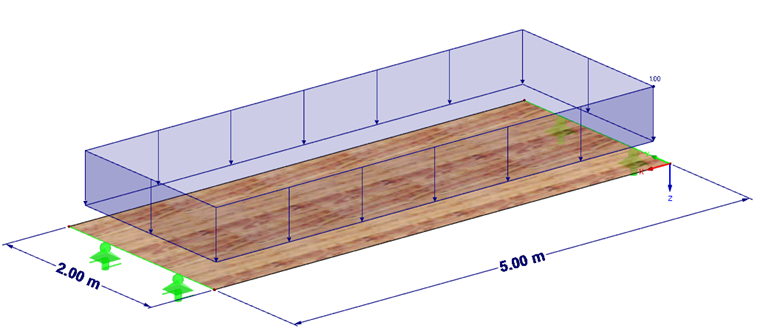

Système (Figure 01) :
- Portée 5 m
- Largeur de plaque 2 m
- CC1 (permanent) 1 kN/m² + poids propre
- CC2 (moyen) 2,5 kN/m²
- 3 couches
- S1 35 mm C24
- S2 20 mm C24
- S3 35 mm C24
Facteurs de résistance au feu :
- Vitesse de carbonisation β0 = 0,65 mm/min
- Zone de pyrolyse k0d0 = 7 mm
- Temps de combustion t = 30 min
- Épaisseur efficace def = t ß0 + k0d0 = 30 min x 0,65 mm/min + 7 mm = 26,5 mm

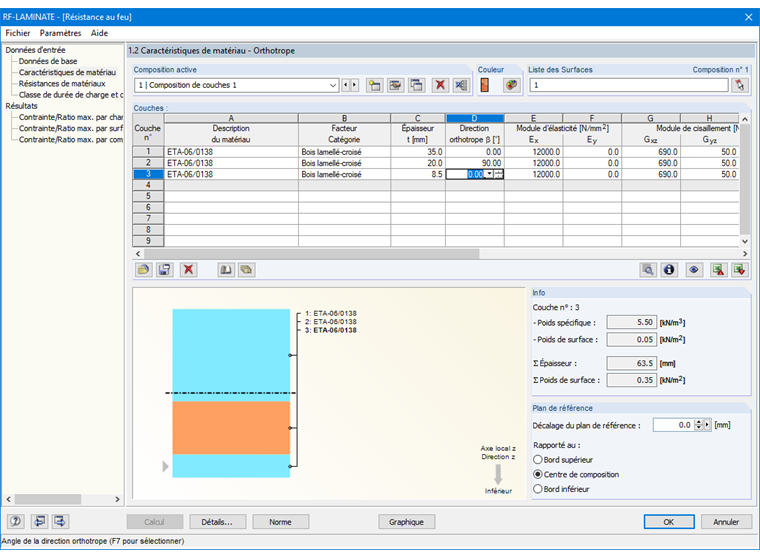

Épaisseur restante de la couche 3 = 35 - 26,5 = 8,5 mm> 3 mm → l'épaisseur peut être appliquée (voir la Figure 02).

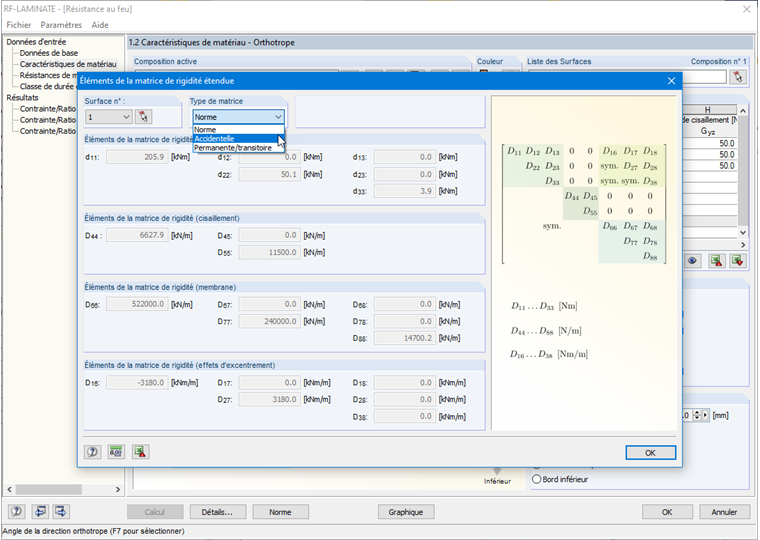

Une nouvelle matrice de rigidité a été créée en raison de la modification des épaisseurs de couche, qui est appliquée dans RFEM pour les combinaisons accidentelles avec des valeurs de rigidité caractéristiques. Les valeurs de calcul sont ici calculées à l'ELU (Figure 03).
