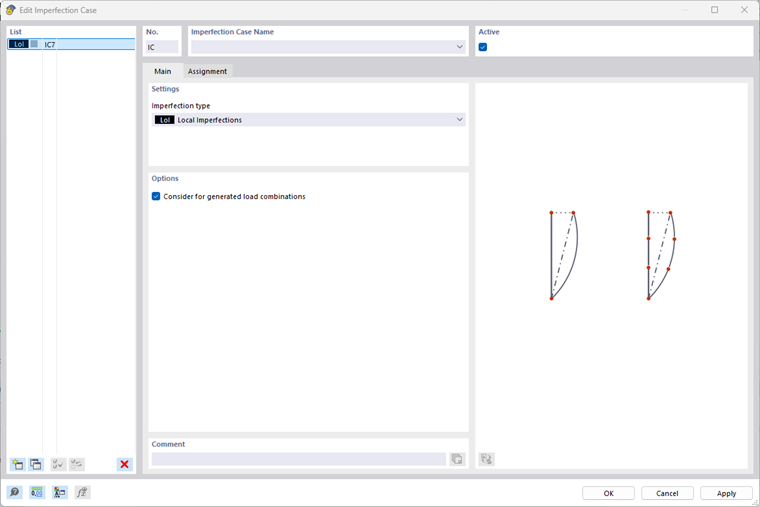

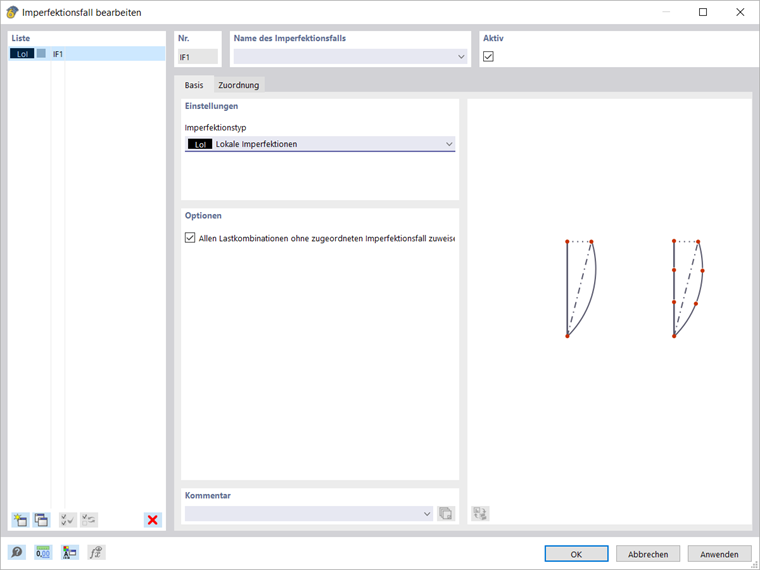

Vous pouvez créer des imperfections simples liées à une barre ou à un ensemble de barres dans un cas d'imperfection de type 'Imperfections locales '. Pour cela, utilisez l'objet Imperfections de barre que vous créez en cliquant sur le bouton [Sélectionner]
dans la barre d'outils.
Outre les options d'entrée absolues ou relatives pour les inclinaisons et les contre-flèches, vous avez d'autres options de définition pour différentes normes de calcul. Pour plus d'informations, veuillez consulter le chapitre Imperfections de barre du manuel de RFEM.
Les imperfections d'ensemble de barres correspondent aux imperfections de barre en termes de fonction, mais sont relatives à un ensemble de barres.
Calcul
Dans le calcul, les charges résultant de la forme d'imperfection sont représentées par des charges équivalentes. La charge horizontale équivalente pour les inclinaisons et les contre-flèches est calculée à partir de la force de compression dans la barre. Pour les éléments avec contrainte de traction, l'imperfection n'est pas considérée et aucune force équivalente n'est appliquée.
Lors d'un calcul avec 7 degrés de liberté, le moment de torsion supplémentaire résultant de la charge transversale est également pris en compte pour la contre-flèche.
Les efforts internes sont calculés en moyenne sur un élément EF. Par conséquent, si la distribution des efforts internes n'est pas constante, vous devez veiller à ce qu'une division EF soit suffisamment affine.
Si vous devez déplacer les nœuds du maillage EF ou définir une forme spécifique comme forme d'imperfection, la {%}003581 forme de flambement mise à l'échelle ]] et l'imperfection {%}003582 due à la déformation statique]] sont disponibles comme autres types d'imperfections. } sont disponibles.
Utilisation
L'imperfection de barre se réfère toujours à la longueur de la barre entière. Par conséquent, il est nécessaire de diviser les barres pour une forme d'imperfection à plusieurs puits.
