Création d'un cas de charge pour l'analyse du spectre de réponse

Pour créer un nouveau cas de charge pour l'analyse spectrale, cliquez sur dans la barre d'outils.

Création d'un nouveau cas de charge

La boîte de dialogue 'Cas de charge et combinaisons' s'ouvre et vous permet de définir la nouvelle CC6. Entrez l' analyse spectrale dans la zone 'Nom du cas de charge' (1).

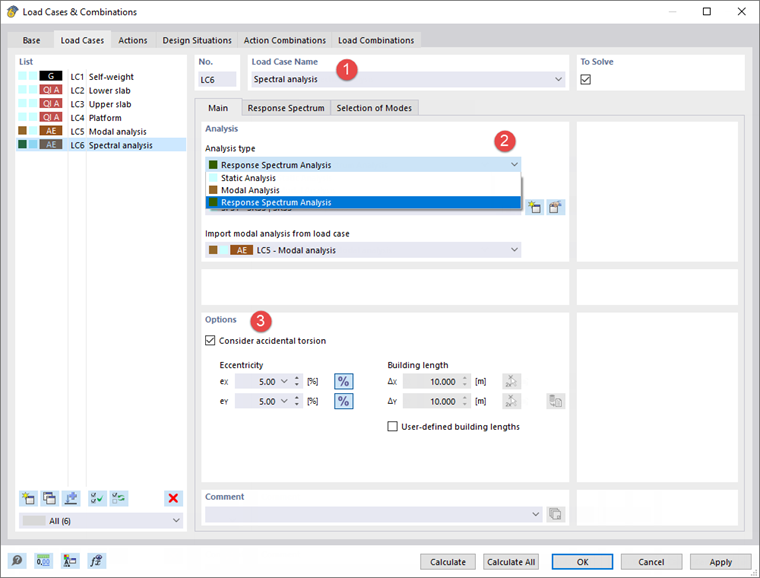

Création d'un cas de charge pour l'analyse spectrale

Sélectionnez l'option Analyse du spectre de réponse dans la liste 'Type d'analyse' (2). Ce paramètre contrôle qu'une analyse spectrale sera appliquée au nouveau cas de charge. Dans la zone 'Importer l'analyse modale du cas de charge' ci-dessous, le cas de charge 'CC5 - Analyse modale' est défini automatiquement. La vérification de la sismicité sera basée sur ses modes propres.

Dans la zone 'Options', cochez la case Considérer la torsion accidentelle (3). Cela va prendre en compte les incertitudes sur la position des masses et dans la variation 3D du mouvement sismique selon l’EN 1998-1 [1] 4.3.2 et 4.3.3.3.3. L'{$>excentrement' e_X ou e_Y définit de quelle distance le centre calculé de la masse de l'étage est déplacé par rapport à sa position nominale. Par défaut, les excentrements sont définis chacun sur 5 % des dimensions du modèle.
