Manuel en ligne RFEM | Surfaces

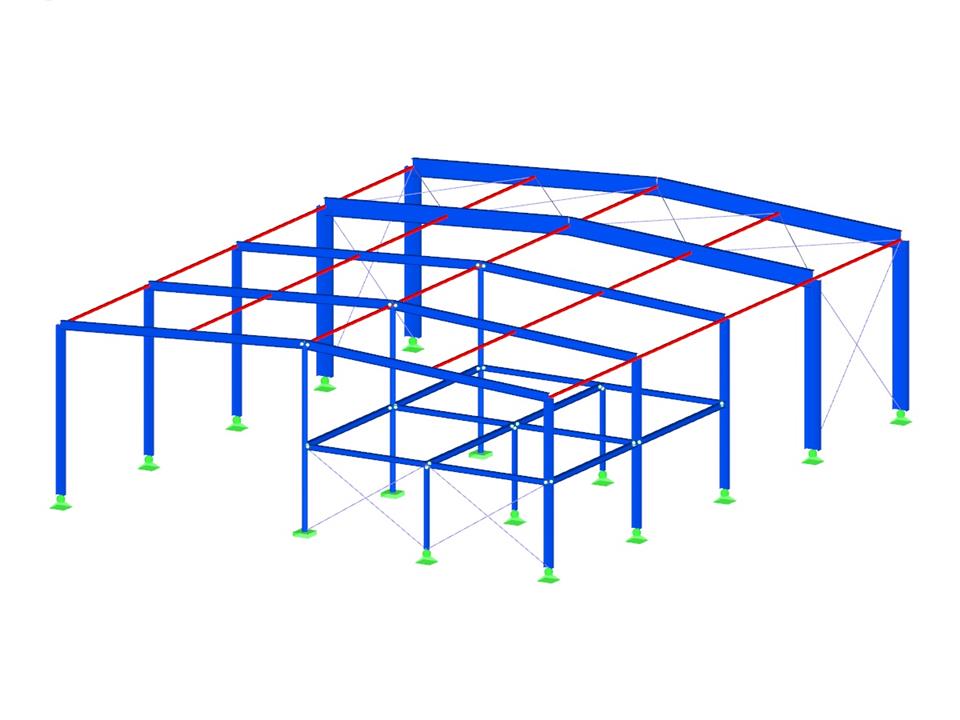

Halle en acier avec des profilés en Z formés à froid comme pannes
| Nombre de nœuds | 50 |
| Nombre de lignes | 90 |
| Nombre de barres | 90 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 4 |
| Nombre de combinaisons de charges | 21 |
| Nombre de combinaisons de résultats | 5 |
| Poids total | 9,724 t |
| Cotation fonctionnelle | 16,000 x 5,500 x 20,000 m |
