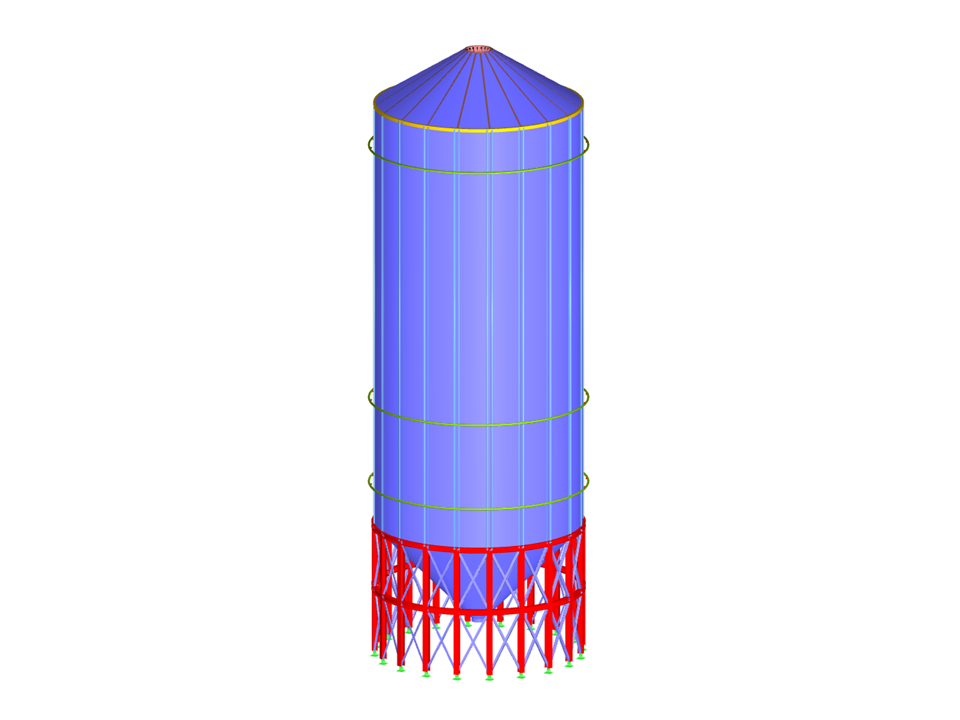

Silo
| Nombre de nœuds | 787 |
| Nombre de lignes | 850 |
| Nombre de barres | 553 |
| Nombre de surfaces | 160 |
| Nombre de cas de charge | 5 |
| Nombre de combinaisons de charges | 13 |
| Nombre de combinaisons de résultats | 1 |
| Poids total | 19,971 t |
| Cotation fonctionnelle | 6,855 x 6,955 x 18,197 m |
| Version du logiciel | 5.23.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
