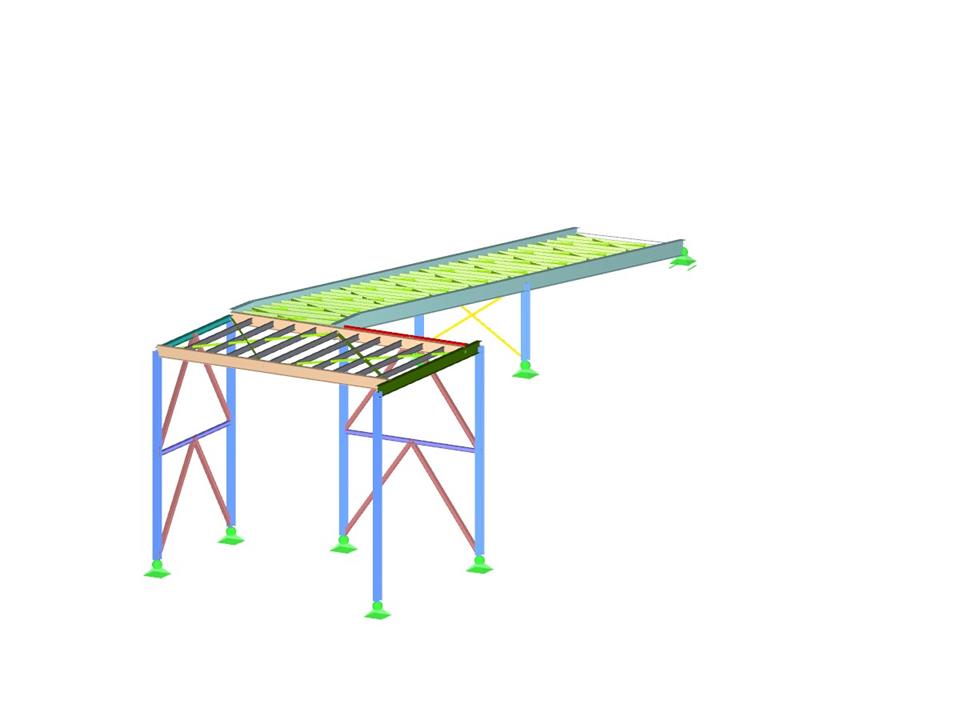

Structure en acier
Non disponible au téléchargement
Projet client / vue uniquement
Nombre de nœuds | 117 |
Nombre de barres | 198 |
Nombre de cas de charge | 10 |
Nombre de combinaisons de charges | 24 |
Nombre de combinaisons de résultats | 2 |
Poids total | 10,620 t |
Cotation fonctionnelle | 10,614 x 29,830 x 6,300 m |
Version du logiciel | 8.09.01 |
Les conditions d'appui d'une poutre soumise à la flexion sont essentielles pour sa résistance au déversement. Si, par exemple, une poutre à travée simple est maintenue latéralement au milieu de la travée, la flèche de la semelle comprimée peut être évitée et un mode propre à deux ondes peut être appliqué. Le moment critique de déversement est augmenté de manière considérable par cette mesure supplémentaire. Dans les modules additionnels pour le calcul de barre, différents types d'appuis latéraux sur une barre peuvent être définis à l'aide de la fenêtre d'entrée « Appuis intermédiaires ».
Cet article technique analyse les effets de la rigidité des assemblages sur la distribution des efforts internes dans une structure et sur le calcul de ces assemblages avec un exemple de portique en acier à deux niveaux et à deux pans.
Les trois types de portiques résistants à la flexion (ordinaire, intermédiaire, spécial) sont disponibles dans le module complémentaire Vérification de l'acier de RFEM 6. Le résultat de l'analyse de sismicité selon l'AISC 341-22 est divisé en deux sections : les exigences pour les barres et les exigences pour les assemblages.
Le module complémentaire Vérification de l'acier de RFEM 6 permet désormais d'effectuer une vérification de la sismicité selon l'AISC 341-16 et l'AISC 341-22. Cinq types de systèmes résistants aux forces sismiques (SFRS) sont actuellement disponibles.
Dans la configuration pour l'ELU de la vérification des assemblages acier, vous avez la possibilité de modifier la déformation plastique ultime des soudures.
Le composant « Plaque de base » permet de calculer des assemblages de plaque de base avec des ancrages coulés. Dabei werden Platten, Schweißnähte, Verankerung und Stahl-Beton-Interaktion analysiert.
La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.
- La vérification de cinq types de systèmes résistants aux forces sismiques (SFRS) comprend les portiques spéciaux résistants à la flexion (SMF), les portiques intermédiaires résistants à la flexion (IMF), les portiques ordinaires résistants à la flexion (OMF), les portiques à contreventement concentrique ordinaire (OCBF) et les portiques à contreventement concentrique spéciaux (SCBF )
- Vérification de la ductilité des rapports largeur-épaisseur pour les âmes et les semelles
- Calcul de la résistance et de la rigidité requises pour le contreventement de stabilité des poutres
- Calcul de l'espacement maximal pour le contreventement de stabilité des poutres
- Calcul de la résistance requise aux emplacements des articulations pour le contreventement de stabilité des poutres
- Calcul de la résistance requise du poteau avec l'option permettant de négliger tous les moments fléchissants, le cisaillement et la torsion pour l'état limite de sur-résistance
- Vérification des rapports d'élancement des poteaux et des contreventements
