Projet de fin d'études 000448 | Traversée de la rivière Neckar - Calcul et analyse dynamique pour la construction d'un pont en acier pour les piétons et les cyclistes

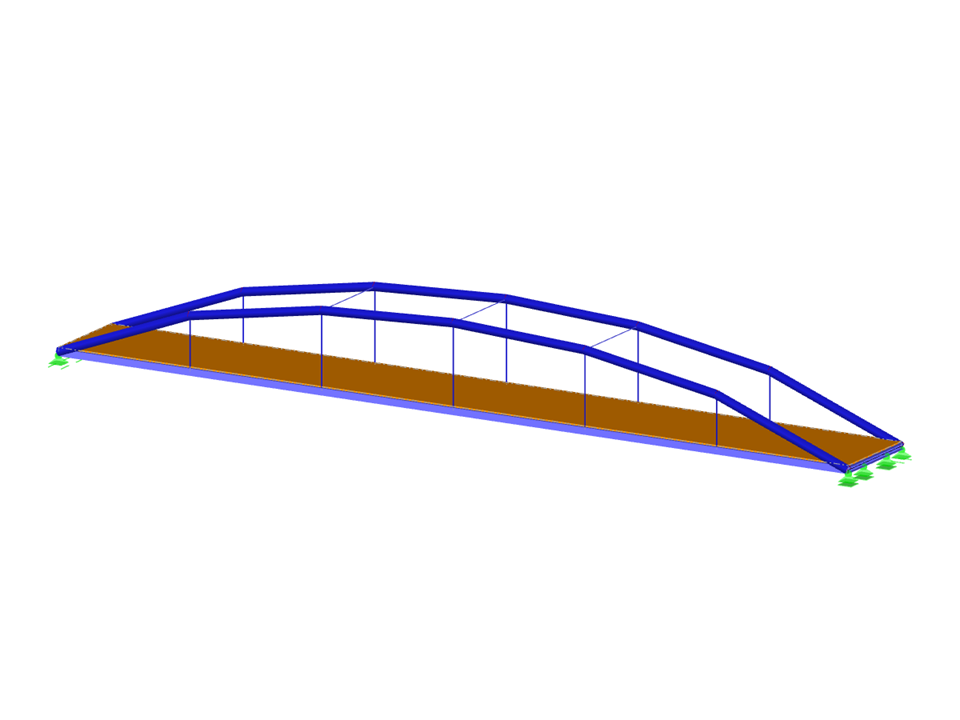

Traversée de la rivière Neckar
Nombre de nœuds | 100 |
Nombre de lignes | 44 |
Nombre de barres | 42 |
Nombre de surfaces | 1 |
Nombre de cas de charge | 18 |
Nombre de combinaisons de charges | 20 |
Nombre de combinaisons de résultats | 1 |
Poids total | 26,107 t |
Cotation fonctionnelle | 30,508 x 4,008 x 3,254 m |
Version du logiciel | 5.23.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
