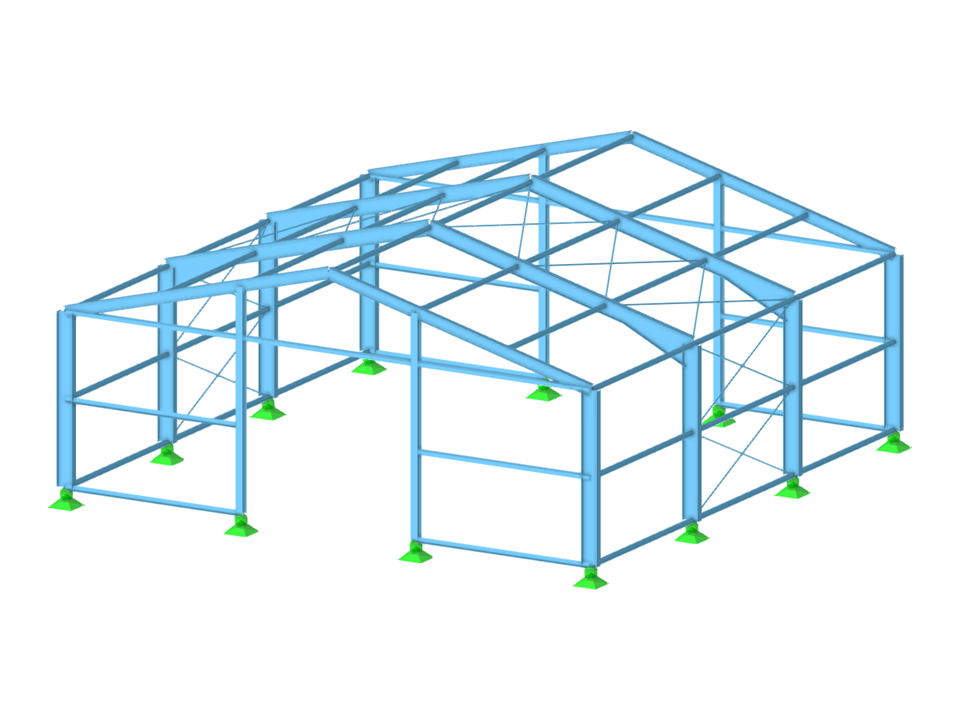

Steel Hall de la formation en ligne | 13
Nombre de nœuds | 60 |
Nombre de lignes | 87 |
Nombre de barres | 87 |
Nombre de surfaces | 0 |
Nombre de solides | 0 |
Nombre de cas de charge | 12 |
Nombre de combinaisons de charges | 16 |
Nombre de combinaisons de résultats | 0 |
Poids total | 13,724 t |
Dimensions (métrique) | 15,000 x 6,500 x 15,000 m |
Dimensions (impériales) | 49.21 x 21.33 x 49.21 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
![KB 001801 | Accéder aux résultats de la méthode des bandes finies](/fr/webimage/039828/3500358/Figure_1.png?mw=512&hash=d5b2460f441369fa093f6bb79c5c8666350e521e)
![Lancer la vérification des assemblages acier](/fr/webimage/030019/3610804/30019-FR.png?mw=512&hash=d85809bf120e5268fdf764b21830b0ade10f5ab0)
![Nouvelle longueur efficace via l'onglet Données du navigateur](/fr/webimage/026994/3212960/26994-FR.png?mw=512&hash=6c2c55a69d70c2769a2cf59c360fa52df6aa7d6c)
![Structure](/fr/webimage/030434/3282604/2022-03-23_09-35-48.png?mw=512&hash=e1790721d46f931ac790a08047756baf4b7c410b)
![Fonctionnalité 002820 | Déformation plastique limite pour les cordons de soudure](/fr/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Dans la configuration pour l'ELU de la vérification des assemblages acier, vous avez la possibilité de modifier la déformation plastique ultime des soudures.
![Composant « Platine de pied »](/fr/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Le composant « Plaque d’assise » permet de vérifier des assemblages de plaque d’assise avec des ancrages coulés. Les plaques, les cordons de soudures, les ancrages et l’interaction acier-béton sont analysés.
![Fonctionnalité 002807 | Affichage 3D des résultats FSM](/fr/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.
![Vérification de l'acier | Vue d'ensemble de la vérification des systèmes de résistance aux forces sismiques](/fr/webimage/048507/3803346/seismic_steel.png?mw=512&hash=1c18a83f050e74601a7300444a0d77a0246a0e02)
- La vérification de cinq types de systèmes résistants aux forces sismiques (SFRS) comprend les portiques spéciaux résistants à la flexion (SMF), les portiques intermédiaires résistants à la flexion (IMF), les portiques ordinaires résistants à la flexion (OMF), les portiques à contreventement concentrique ordinaire (OCBF) et les portiques à contreventement concentrique spéciaux (SCBF )
- Vérification de la ductilité des rapports largeur-épaisseur pour les âmes et les semelles
- Calcul de la résistance et de la rigidité requises pour le contreventement de stabilité des poutres
- Calcul de l'espacement maximal pour le contreventement de stabilité des poutres
- Calcul de la résistance requise aux emplacements des articulations pour le contreventement de stabilité des poutres
- Calcul de la résistance requise du poteau avec l'option permettant de négliger tous les moments fléchissants, le cisaillement et la torsion pour l'état limite de sur-résistance
- Vérification des rapports d'élancement des poteaux et des contreventements
