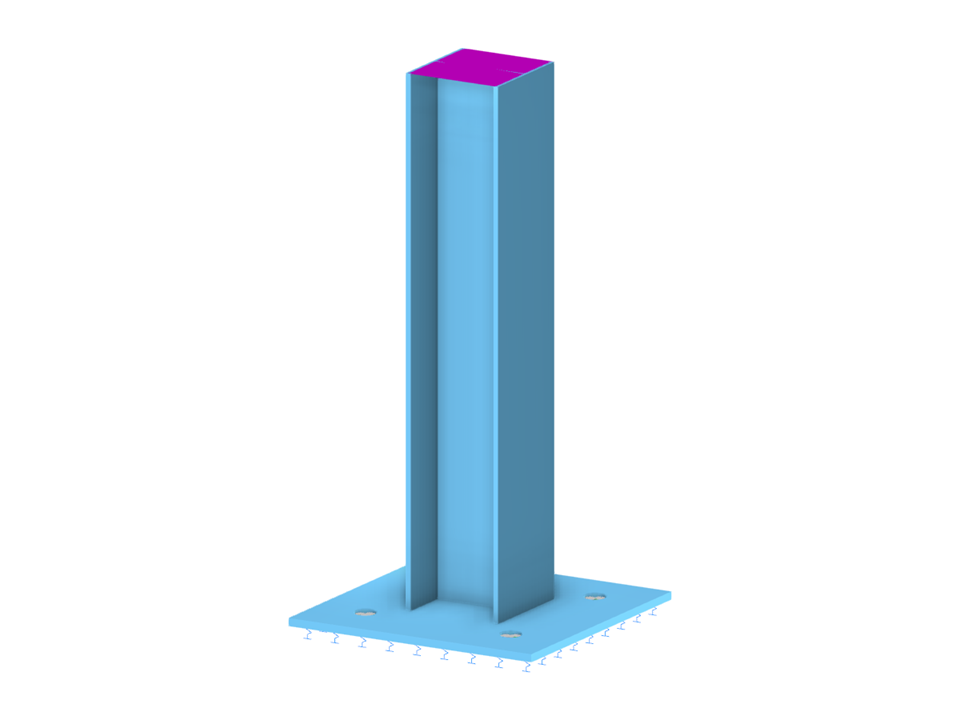

Pied de poteau avec assemblages soudés
Nombre de nœuds | 22 |
Nombre de lignes | 29 |
Nombre de barres | 0 |
Nombre de surfaces | 7 |
Nombre de solides | 0 |
Nombre de cas de charge | 2 |
Nombre de combinaisons de charges | 1 |
Nombre de combinaisons de résultats | 0 |
Poids total | 0,069 t |
Cotation fonctionnelle | 0,500 x 1,000 x 0,500 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
Dans RFEM 6, il est possible de définir des soudures linéiques entre les surfaces et de calculer les contraintes de soudure à l'aide du module complémentaire Analyse contrainte-déformation.
Les types d'assemblage suivants sont disponibles :
- Assemblage bout à bout
- Assemblage en équerre
- Assemblage en recouvrement
- Assemblage en T
Selon le type d'assemblage sélectionné, les cordons de soudure suivants peuvent être sélectionnés :
- Carré unique
- Double carré
- Chanfrein double
- Soudure simple en V
- Soudure double en V
- Soudure simple en U
- Soudure double en U
- Soudure simple en J
- Soudure double en J
Dans la configuration pour l'ELU de la vérification des assemblages acier, vous avez la possibilité de modifier la déformation plastique ultime des soudures.
Le composant « Plaque de base » permet de calculer des assemblages de plaque de base avec des ancrages coulés. Dabei werden Platten, Schweißnähte, Verankerung und Stahl-Beton-Interaktion analysiert.
La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.
