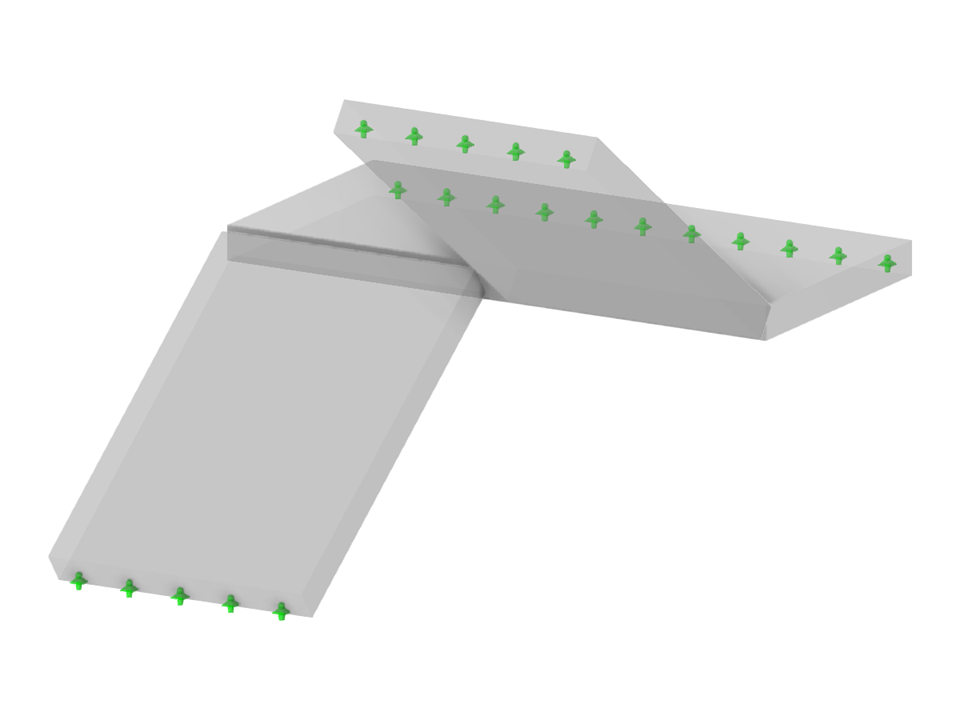

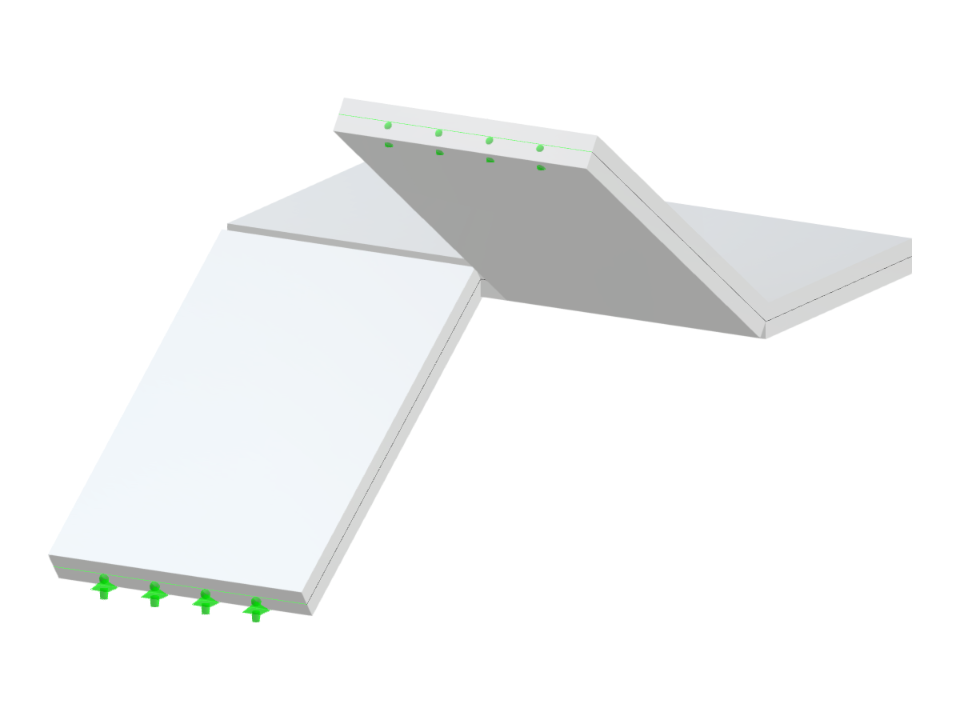

STC005 | Escalier droit à deux volées
Des paramètres de bloc modifiables dynamiquement | |
Nombre de nœuds | 10 |
Nombre de lignes | 12 |
Nombre de barres | 0 |
Nombre de surfaces | 3 |
Nombre de solides | 0 |
Nombre de cas de charge | 1 |
Nombre de combinaisons de charges | 0 |
Nombre de combinaisons de résultats | 0 |
Poids total | 6,496 t |
Cotation fonctionnelle | 3,400 x 2,800 x 3,500 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
