Il webinar mostra come progettare profili in acciaio piegati a freddo secondo EN 1993-1-3 e EN 1993-1-5 in RFEM, RSTAB e SHAPE-THIN 9.

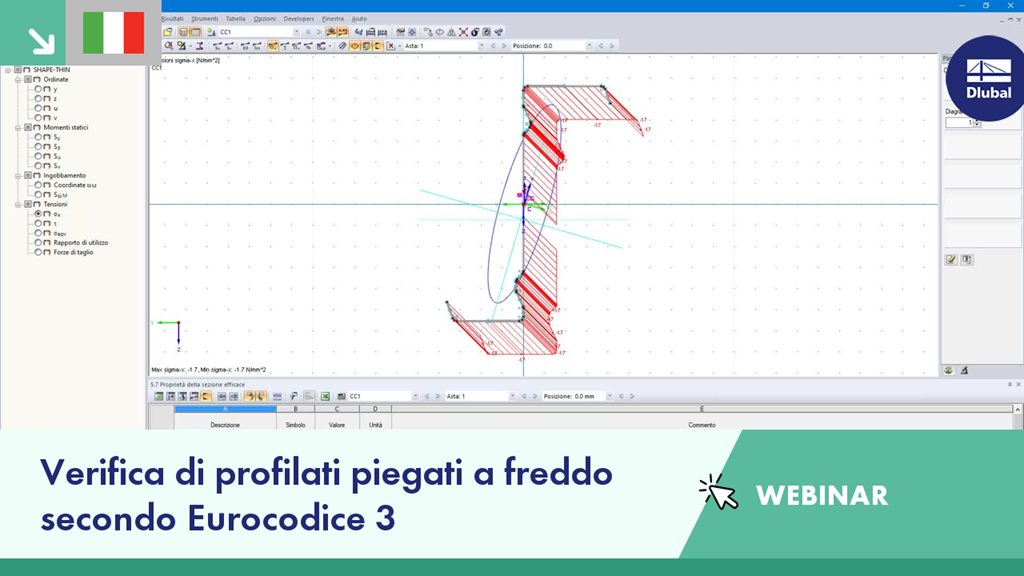

Verifica di profilati piegati a freddo secondo Eurocodice 3
Link
- Descrizione del prodotto | Modulo add-on RF-/STEEL EC3 per RFEM/RSTAB
- RF-/STAHL EC3 – Online-Handbuch Effektive Längen - Stäbe
- Software di progettazione per strutture in alluminio
Download
Hai delle domande?
2024-10-23
Corso di formazione online
2024-11-13
Corso di formazione online
2024-11-20
Corso di formazione online
Durata: 00:36:08 min
Durata: 01:01:03 min
Durata: 00:53:51 min
Durata: 00:42:32 min
Durata: 00:55:53 min
Durata: 01:02:19 min
Durata: 01:02:00 min
Durata: 01:01:43 min
.png?mw=350&hash=a1914425d77427722e695adf80abf75cf2379b86)
La progettazione di prodotti in acciaio laminati a freddo è definita nella EN 1993-1-3. Le forme tipiche dei profili formati a freddo sono le sezioni, C, Z, omega o sigma. Si tratta di prodotti in acciaio laminati a freddo realizzati in lamiera a pareti sottili che è stata formata a freddo con metodi di formatura a rulli o piegatura. Quando si progettano gli stati limite ultimi, è anche necessario assicurarsi che le forze trasversali locali non portino a compressione, paralizzante del nastro o instabilità locale nel nastro delle sezioni. Questi effetti possono essere causati dalle forze trasversali locali tra la flangia e l'anima e dalle forze di supporto nei punti supportati. Abschnitt 6.1.7 der EN 1993-1-3 regelt im Detail, wie die Beanspruchbarkeit des Steges Rw,Rd unter örtlicher Lasteinleitung zu ermitteln ist.
Usando estensione del modulo RF-/STEEL Cold-Formed Sections può eseguire il progetto allo stato limite ultimo e di esercizio per profili in acciaio piegate a freddo secondo EN 1993-1-3 e EN 1993-1-5. Oltre alle sezioni trasversali formate a freddo dal database, è anche possibile progettare sezioni trasversali di forma qualsiasi create in SHAPE-THIN.
I tre tipi di telai a momento (ordinario, intermedio, speciale) sono disponibili nell'add-on Verifica acciaio di RFEM 6. Il risultato della verifica sismica secondo AISC 341-22 è classificato in due sezioni: requisiti delle aste e dei collegamenti.
L'add-on Verifica acciaio in RFEM 6 ora offre la possibilità di eseguire la verifica sismica secondo AISC 341-16 e AISC 341-22. Attualmente sono disponibili cinque tipi di sistemi resistenti alla forza sismica (SFRS).
- Disponibile per le sezioni piegate a freddo a L, Z, C, a U, a cilindro e CL dal database delle sezioni trasversali, nonché per le sezioni piegate a freddo generali (non perforate) SHAPE-THIN-9 sezioni
- Determinazione della sezione trasversale efficace considerando l'instabilità locale e distorsionale
- Verifiche allo stato limite ultimo, di stabilità e allo stato limite di esercizio delle sezioni trasversali in parete sottile secondo EN 1993-1-3
- Verifica di forze trasversali locali per anime senza irrigidimenti
- Disponibile per tutti gli allegati nazionali inclusi in RF-/STEEL EC3
- Estensione del modulo RF-/STEEL Warping Torsion (licenza richiesta) per l'analisi di stabilità secondo l'analisi del secondo ordine come analisi delle tensioni inclusa la considerazione del 7° grado di libertà (ingobbamento)
I risultati delle verifiche sono visualizzati in RF-/STEEL EC3 nel solito modo.
Tra gli altri risultati, le finestre dei risultati corrispondenti includono le proprietà della sezione trasversale efficace dovute alla forza assiale N, al momento flettente My, al momento flettente Mz, alle forze interne e al sommario del progetto.
Poiché RF-/STEEL Cold-Formed Sections è completamente integrato in RF-/STEEL EC3, i dati vengono immessi nello stesso modo come nella progettazione abituale in questo modulo. Nella finestra di dialogo Dettagli è solo necessario selezionare l'opzione di progetto per le sezioni trasversali piegate a freddo.
