Risposta:

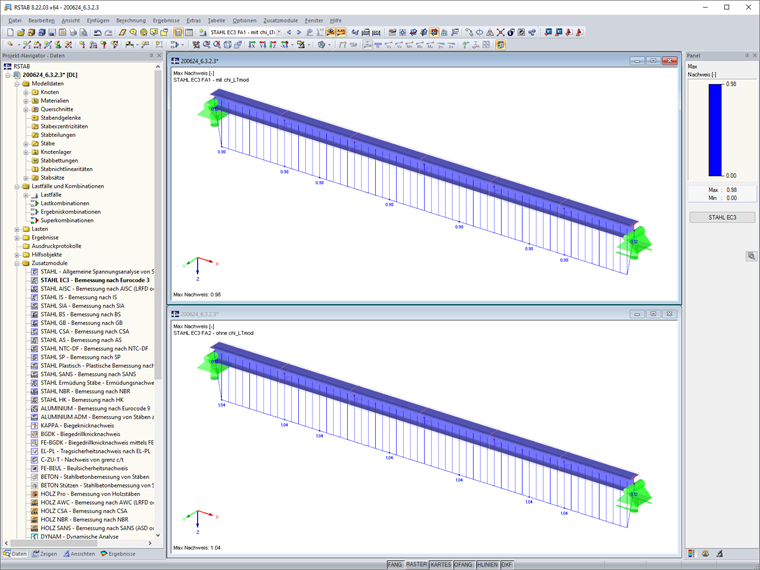

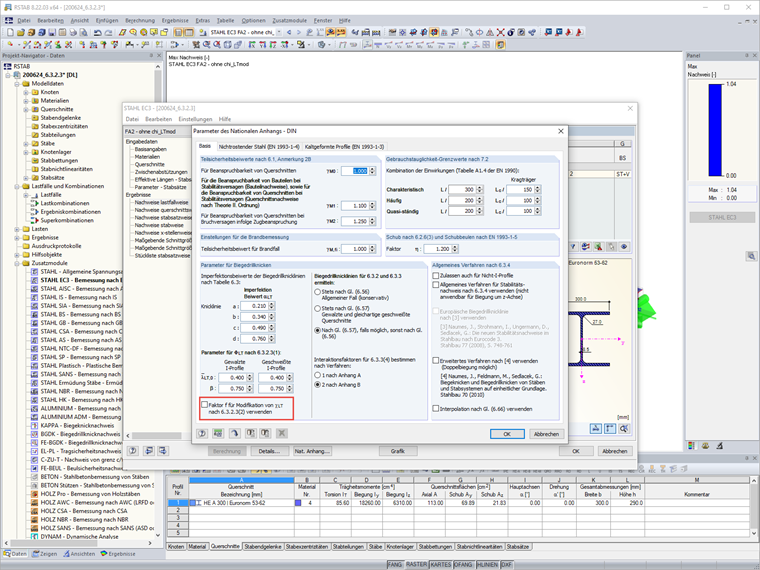

Secondo la DIN EN 1993-1, 6.3.2.3 (2), il coefficiente di riduzione χLT può essere modificato dal fattore f per χLT, mod. È possibile attivare o disattivare questa opzione in Impostazioni Appendice nazionale.
Domanda

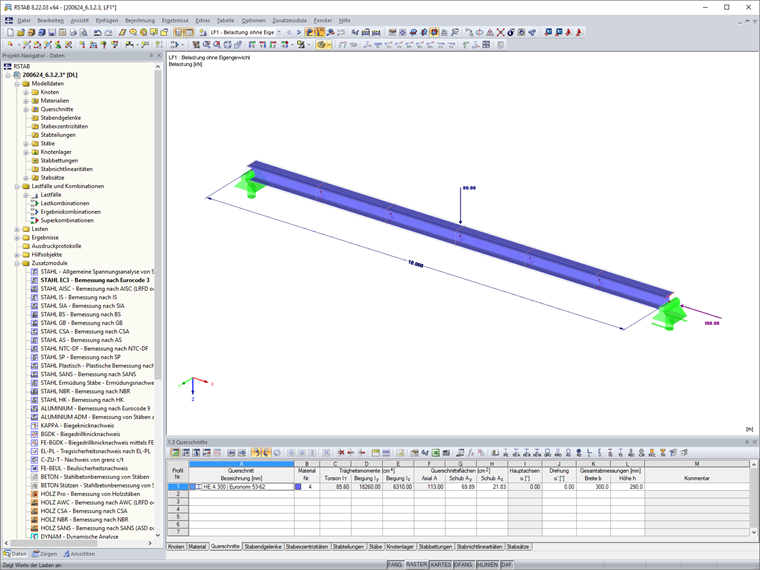

Eseguo un'analisi di stabilità di una trave per instabilità flesso-torsionale. Perché il coefficiente di riduzione modificato χLT,mod viene utilizzato nel progetto secondo DIN EN 1993-1, punto 6.3.3 Metodo 2? È possibile disattivarlo?
