Modello utilizzato in

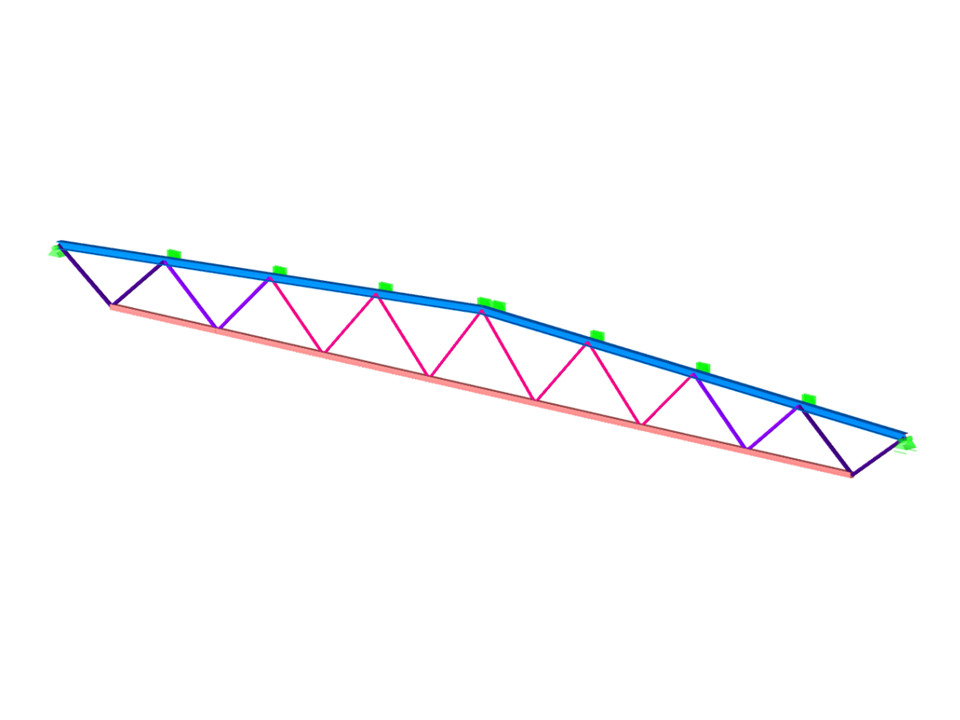

Traliccio saldato
Numero di nodi | 20 |
Numero di linee | 36 |
Numero di aste | 34 |
Numero di superfici | 0 |
Numero di solidi | 0 |
Numero di casi di carico | 7 |
Nr. di combinazioni di carico | 16 |
Nr. di combinazioni di risultati | 2 |
Peso totale | 4,893 t |
Dimensioni | 36.000 x 2.600 x 0.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Questo articolo tecnico si occupa della verifica allo stato limite ultimo di componenti strutturali e di sezioni trasversali di una trave reticolare saldata. Viene inoltre descritta l'analisi degli spostamenti generalizzati allo stato limite di esercizio.
I tre tipi di telai a momento (ordinario, intermedio, speciale) sono disponibili nell'add-on Verifica acciaio di RFEM 6. Il risultato della verifica sismica secondo AISC 341-22 è classificato in due sezioni: requisiti delle aste e dei collegamenti.
Per valutare se è necessario considerare anche l'analisi del secondo ordine in un calcolo dinamico, il coefficiente di sensibilità della deriva dell'interpiano θ è fornito nella EN 1998-1, punti 2.2.2 e 4.4.2.2. Dieser kann mit RFEM 6 und RSTAB 9 berechnet und untersucht werden.
L'add-on Verifica acciaio in RFEM 6 ora offre la possibilità di eseguire la verifica sismica secondo AISC 341-16 e AISC 341-22. Attualmente sono disponibili cinque tipi di sistemi resistenti alla forza sismica (SFRS).
Nella configurazione ultima per la verifica del giunto acciaio, si ha la possibilità di modificare la deformazione plastica ultima per le saldature.
Con il componente "Piastra di base", si progettano collegamenti della piastra di base con ancoraggi gettati in opera. Dabei werden Platten, Schweißnähte, Verankerung und Stahl-Beton-Interaktion analysiert.
Nella finestra di dialogo "Modifica sezione", è possibile visualizzare le forme di instabilità del metodo a strisce finite (FSM) come un grafico 3D.
- La progettazione di cinque tipi di sistemi resistenti alla forza sismica (SFRS) include il telaio a momento speciale (SMF), il telaio a momento intermedio (IMF), il telaio a momento ordinario (OMF), il telaio ordinario concentricamente controventato (OCBF) e il telaio speciale concentricamente controventato (SCBF) )
- Verifica della duttilità dei rapporti larghezza-spessore per anime e ali
- Calcolo della resistenza e della rigidezza richieste per il controvento di stabilità delle travi
- Calcolo della spaziatura massima per i controventi di stabilità delle travi
- Calcolo della resistenza richiesta nelle posizioni delle cerniere per il controvento di stabilità delle travi
- Calcolo della resistenza necessaria della colonna con l'opzione di trascurare tutti i momenti flettenti, il taglio e la torsione per lo stato limite di sovraresistenza
- Verifica dei rapporti di snellezza di pilastri e controventi
