L'analisi modale si basa su un caso di carico a cui è assegnato il tipo di analisi di analisi modale . Per il modello possono essere utilizzati più casi di carico dell'analisi modale.

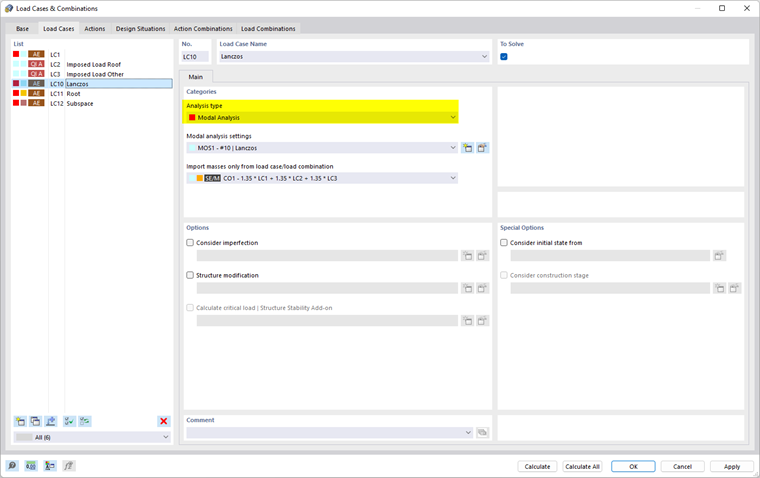

Nella scheda Casi di carico della finestra di dialogo 'Casi e combinazioni di carico', è possibile assegnare i tipi di analisi e definire i parametri aggiuntivi. Per fare ciò, selezionare il caso di carico a sinistra nell'elenco ' '.
Categorie
In questa sezione, devono essere effettuate le impostazioni di base per l'analisi dinamica del caso di carico.
Tipo di analisi
Se l'add-on 'Analisi modale' è attivato nei dati di base del modello, l' analisi modale è disponibile per la selezione nell'elenco. Assegna questo tipo di analisi a ogni caso di carico per il quale deve essere eseguita un'analisi dinamica.
I casi di
Impostazioni dell'analisi modale
Nell'elenco di 'Impostazioni dell'analisi modale' ( MOS ), selezionare le specifiche in base alle quali esaminare il caso di carico. Questi sono, ad esempio, il metodo degli autovalori, l'impostazione della matrice della massa o la conversione della massa. Questi parametri sono descritti nel capitolo Impostazioni dell'analisi modale .
Utilizzare il pulsante
per aggiungere nuove impostazioni dell'analisi modale e il pulsante
per modificare l'impostazione selezionata.
Importa masse solo da caso di carico/combinazione di carico
Nell'elenco dei casi e combinazioni di carico definiti, specificare quale carico deve essere considerato come una massa nell'analisi modale. Nell'immagine # extbookmark manual|image027386|L'adozione delle masse dal caso di carico # mostra come si applica il carico del caso di carico "Peso proprio" per un caso di carico dinamico.
Carico permanente
Questa sezione è visibile solo se si desidera considerare le masse direttamente dallo stesso caso di carico dell'analisi modale (vedi immagine # extbookmark manual|image027385|Caso di carico del tipo 'analisi modale' per il trasferimento diretto del carico #). L'effetto è analogo alla funzione, come descritto nella sezione # extbookmark manual|Peso proprio|Il peso proprio # del manuale di RFEM è descritto per un caso di carico dell'analisi strutturale.
Opzioni
Se si attiva la casella di controllo 'Considera imperfezione', è possibile selezionare un caso di imperfezione dall'elenco che deve essere utilizzato insieme al caso di carico nell'analisi modale. Le funzioni di un caso di imperfezione sono prese in considerazione nel capitolo Imperfezione e nel capitolo Casi di imperfezione del manuale di RFEM. È possibile utilizzare il pulsante
per creare un nuovo caso di imperfezione.
La casella di controllo 'Modifica strutturale' consente di tenere conto di una correzione della rigidezza o di una gestione speciale delle non linearità nel caso di carico. Queste funzioni sono descritte nel capitolo Modifiche della struttura. Selezionare la modifica strutturale dall'elenco o creare un nuovo tipo di modifica utilizzando il pulsante
.
Opzioni speciali
Se si attiva la casella di controllo ' Considera lo stato iniziale da ', è possibile selezionare un caso di carico dall'elenco le cui rigidezze rappresentano la posizione iniziale per l'analisi modale del caso di carico selezionato.
Il pulsante

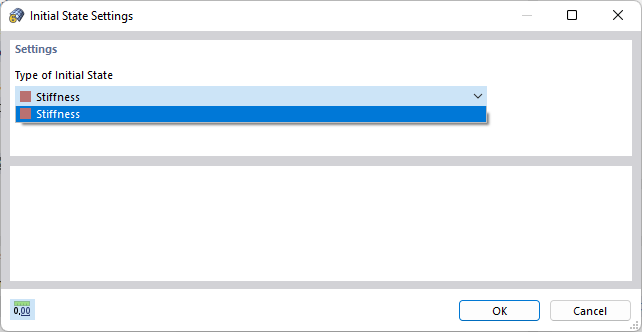

vicino all'elenco apre la finestra di dialogo 'Impostazioni stato iniziale'. Definisce il 'Tipo di stato iniziale' disponibile. Al momento è disponibile solo il tipo 'Rigidezza'.
Nel capitolo Considera lo stato iniziale troverai ulteriori spiegazioni e un esempio di come gli elementi di rottura influenzano l'analisi modale.
