Selezione dei modi

Nella scheda Selezione delle forme, è possibile specificare quali forme modali sono rilevanti per l'analisi dello spettro di risposta del caso di carico selezionato. Poiché l'analisi si basa su un metodo dello spettro di risposta multimodale, è possibile selezionare tutte le forme necessarie per il progetto.

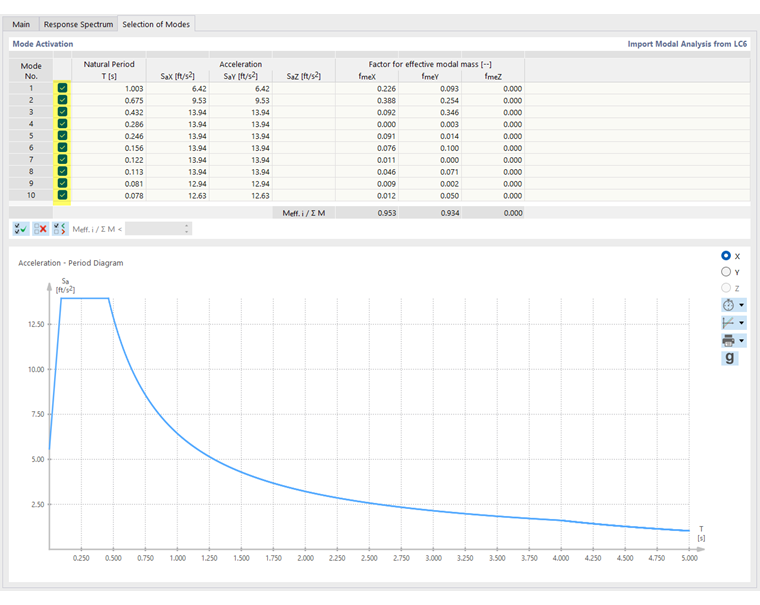

Definire le forme modali per l'analisi dello spettro di risposta

Attivazione dei modi

Nella tabella 'form activation' ci sono gli autoperiodi T con le corrispondenti accelerazioni S_a dello spettro di risposta e # extbookmark manual|Coefficiente di massa modale efficace|Elencati i fattori di massa modale efficace # f_me che esistono nelle direzioni X, Y e Z. Lo spettro di risposta della riga della tabella selezionata è mostrato nella sezione seguente come diagramma. Le informazioni nella tabella e nel diagramma sono preimpostate in relazione al periodo naturale (pulsante nel diagramma).

Nella tabella, selezionare le forme modali da utilizzare per l'analisi dello spettro di risposta. Tutte le forme sono preimpostate . È possibile definire la selezione manualmente attivando o disattivando la casella di controllo di una forma modale.

I pulsanti sotto la tabella facilitano la selezione delle forme modali. I pulsanti hanno le seguenti funzioni:

pulsante	Funzione
	Seleziona tutti gli automodi
	Disattiva tutte le forme modali
	Disattiva tutte le forme modali con un coefficiente di massa modale efficace inferiore al valore che è possibile specificare nel campo a destra

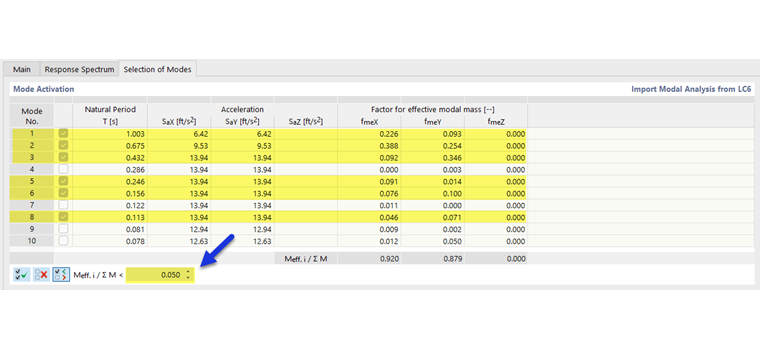

Selezionare forme modali con coefficienti di massa modale efficaci maggiori del 5% della massa totale

Nel capitolo # extbookmark manual|masseModali efficaci|Frequenze naturali # vedere ulteriori informazioni su come determinare i coefficienti di massa modale efficaci.

Grafico

La sezione inferiore mostra lo spettro di risposta come diagramma. Se si seleziona una riga della tabella, i valori associati vengono visualizzati nel grafico. In questo modo, è possibile verificare rapidamente in quale area dello spettro di risposta si trova l'automodo.

Interazione tra tabella e diagramma

Per passare da un diagramma delle direzioni di eccitazione in X, Y e Z, utilizzare # extbookmark manual come nel capitolo|diagramResponseSpectra|Lo spettro di risposta # descrive i pulsanti a destra del grafico.

Con il pulsante è possibile passare il diagramma alla rappresentazione delle frequenze naturali f (vedi capitolo # extbookmark manual|frequenza|Spettro di risposta #). Ciò ha effetto anche sulla tabella.

Mostra le frequenze naturali nel diagramma e nella tabella

I valori S_a nella tabella e nel diagramma sono contrassegnati con il # extbookmark manual|diagrammaScaleFactor|Coefficiente di scala # afflitto, che viene inserito nel registro 'spettro di risposta' per ciascuna direzione di eccitazione. Se lo spettro di risposta è ruotato di un angolo α, le direzioni X e Y fornite nella tabella 'Attivazione della forma' indicano le corrispondenti direzioni locali ruotate.

Attenuazione con regola di combinazione CQC

Per la regola CQC, sono richiesti_i valori di smorzamento Di Lehr's, che possono essere definiti in modo identico (costante) o in modo diverso per ogni automodo del modello. Se hai specificato nelle impostazioni dell'analisi spettrale che i valori di attenuazione 'sono diversi per ogni forma ', allora questi devono essere specificati separatamente nella colonna ' Attenuazione ' .

Definisce lo smorzamento per la regola di combinazione CQC per le forme modali
