Un'impostazione dell'analisi pushover ( PA ) specifica le regole in base alle quali il carico viene aumentato e il calcolo iterativo dello spostamento target termina. È preimpostato un tipo di analisi standard. È possibile modificare questo tipo in qualsiasi momento o creare impostazioni di analisi pushover aggiuntive.

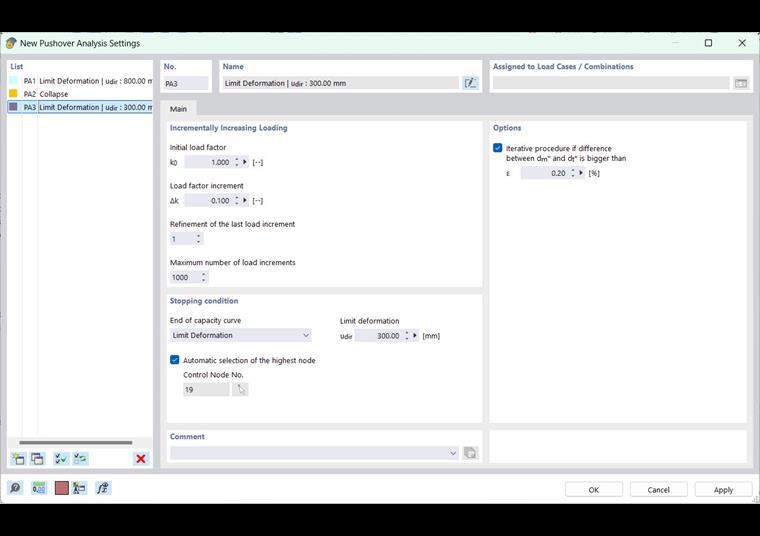

La finestra di dialogo 'Impostazioni analisi pushover' gestisce le impostazioni del tipo di analisi selezionato nellelenco' a sinistra.
Aumento incrementale del carico
In questa sezione è possibile definire come aumentare gradualmente il carico orizzontale.
Coefficiente iniziale del carico
Il valore k0 rappresenta il fattore iniziale. Di norma, l'analisi inizia con 1,0 volte il carico laterale. Nella EN 1998-1, Eq. (B.1), ad esempio, il carico di uscita è descritto con la seguente relazione:
| E | Modulo di elasticità |
| Mz, Rd | Valore di progetto del momento flettente ammissibile attorno all'asse z locale |
| φi | Spostamento correlato |
Incremento del coeff. del carico
Il coefficiente Δk specifica la dimensione del gradino con cui il carico viene aumentato nel corso dell'analisi. Minore è il coefficiente, maggiore è il tempo necessario per il calcolo. D'altra parte, se il coefficiente è troppo grande, c'è il rischio che lo spostamento del bersaglio non sia determinato con la precisione richiesta.
Infittimento dell'ultimo incremento del carico
Questo campo di immissione consente di suddividere l'area critica dell'ultimo gradino di carico con gradini di carico più fini. Ciò significa che anche con coefficienti relativamente grossolani Δk, è possibile eseguire un calcolo rapido con una buona precisione del risultato.
Numero massimo di incrementi di carico
Il calcolo termina non appena viene raggiunto il numero massimo di livelli di carico. Ciò impedisce all'analisi per determinare la curva di capacità di funzionare all'infinito o di non convergere a causa di effetti oscillanti.
Condizione di stop
In questa sezione è possibile definire i criteri di destinazione del calcolo.
Fine della curva di capacità
La curva di capacità esprime la capacità della struttura di sopportare carichi laterali. Nell'elenco sono disponibili due opzioni come obiettivo per il calcolo di questa curva.
- Deformazione limite: Il calcolo termina non appena viene raggiunta una certa deformazione. È possibile specificare questa deformazione limite manualmente nel campo a destra. Dipende dallo spostamento del bersaglio e quindi dalla forza del terremoto (spettro di risposta). In molti casi, il 5% dell'altezza dell'edificio può essere utilizzato come guida.
- Comprimi: I carichi agenti orizzontalmente vengono aumentati fino a quando non si verifica una singolarità e il sistema si guasta.
Selezione automatica del nodo più alto
La casella di controllo è selezionata per impostazione predefinita. Il nodo più alto dell'edificio rappresenta quindi il nodo di controllo per la deformazione limite o per la registrazione della deformazione nella curva di capacità. Se si rimuove il segno di spunta, è possibile specificare un nodo diverso nel modello.
Opzioni
La casella di controllo ' Metodo iterativo, se la differenza tra dm * e dt * è maggiore di ε ', consente di regolare l'accuratezza per la determinazione iterativa dello spostamento del bersaglio dt *. Questa procedura iterativa è indicata nella EN 1998-1, B.5; corrisponde al metodo N2 secondo [1 ]. È possibile utilizzare il valore ε per influenzare la distanza consentita tra due iterazioni come criterio di terminazione e quindi aumentare la precisione del risultato.
