Modello utilizzato in

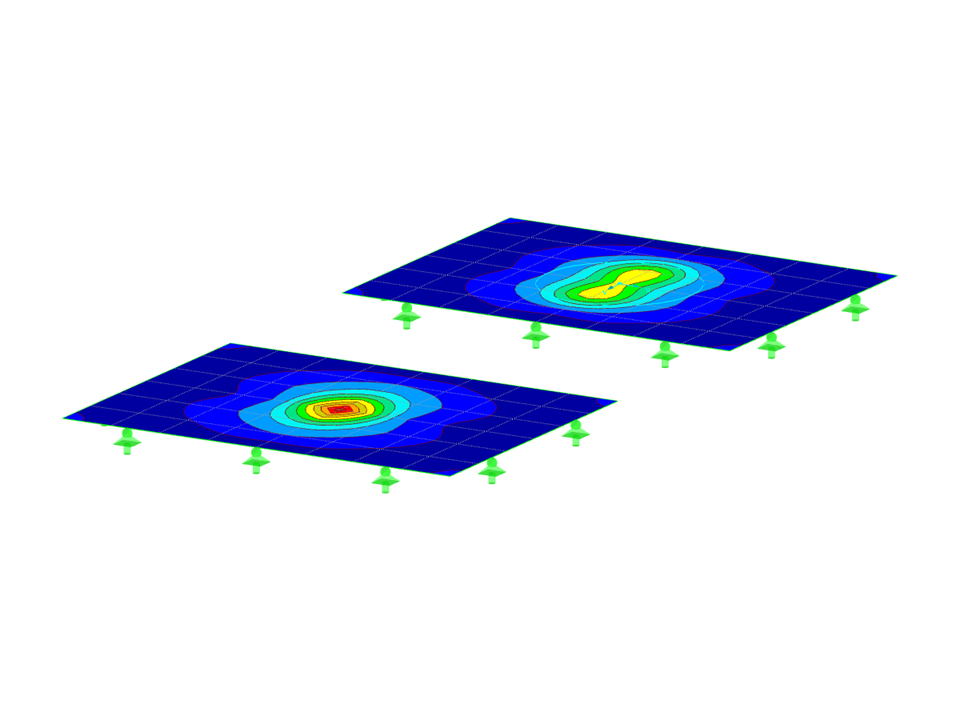

Piastra con regione media
Numero di nodi | 10 |
Numero di linee | 8 |
Numero di aste | 0 |
Numero di superfici | 2 |
Numero di solidi | 0 |
Numero di casi di carico | 1 |
Nr. di combinazioni di carico | 0 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 9,420 t |
Dimensioni | 4.000 x 0.000 x 8.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
RFEM 5 bietet im Menü "Ergebnisse" → "Neuer Glättungsbereich" die Option einen Glättungsbereich zu definieren. Puoi scegliere tra una forma rettangolare, circolare o ellittica. Dieses Werkzeug kann beispielsweise verwendet werden, um Singularitäten durch Knotenlasten auf einen gewünschten Glättungsbereich zu "verschmieren".
Per utilizzare le forze interne delle regioni medie anche per la verifica di superfici in calcestruzzo, è necessario attivarle nel modulo. Per questo, fare clic sul pulsante [Dettagli] nella scheda "Strumenti" e selezionare l'opzione "Applica le forze interne medie nella regione media definita per il calcolo SLU e per il metodo analitico di calcolo SLE".
In RFEM, è possibile definire le aree in cui le forze interne nelle superfici non sono visualizzate con la distribuzione reale dal calcolo EF, ma come valori medi. Dabei sind unterschiedliche Einstellungen zur Schnittgrößenglättung möglich. Drei mögliche Anwendungsgebiete der Funktion "Glättungsbereich" sind nachfolgend aufgeführt.
In RF-BETON Flächen für RFEM 5 ist es möglich, die Bemessung der Betonflächen mit den geglätteten Schnittgrößen durchzuführen.
Nella configurazione ultima per la verifica del giunto acciaio, si ha la possibilità di modificare la deformazione plastica ultima per le saldature.
Con il componente "Piastra di base", si progettano collegamenti della piastra di base con ancoraggi gettati in opera. Dabei werden Platten, Schweißnähte, Verankerung und Stahl-Beton-Interaktion analysiert.
Nella finestra di dialogo "Modifica sezione", è possibile visualizzare le forme di instabilità del metodo a strisce finite (FSM) come un grafico 3D.
- La progettazione di cinque tipi di sistemi resistenti alla forza sismica (SFRS) include il telaio a momento speciale (SMF), il telaio a momento intermedio (IMF), il telaio a momento ordinario (OMF), il telaio ordinario concentricamente controventato (OCBF) e il telaio speciale concentricamente controventato (SCBF) )
- Verifica della duttilità dei rapporti larghezza-spessore per anime e ali
- Calcolo della resistenza e della rigidezza richieste per il controvento di stabilità delle travi
- Calcolo della spaziatura massima per i controventi di stabilità delle travi
- Calcolo della resistenza richiesta nelle posizioni delle cerniere per il controvento di stabilità delle travi
- Calcolo della resistenza necessaria della colonna con l'opzione di trascurare tutti i momenti flettenti, il taglio e la torsione per lo stato limite di sovraresistenza
- Verifica dei rapporti di snellezza di pilastri e controventi
