Model wykorzystany w

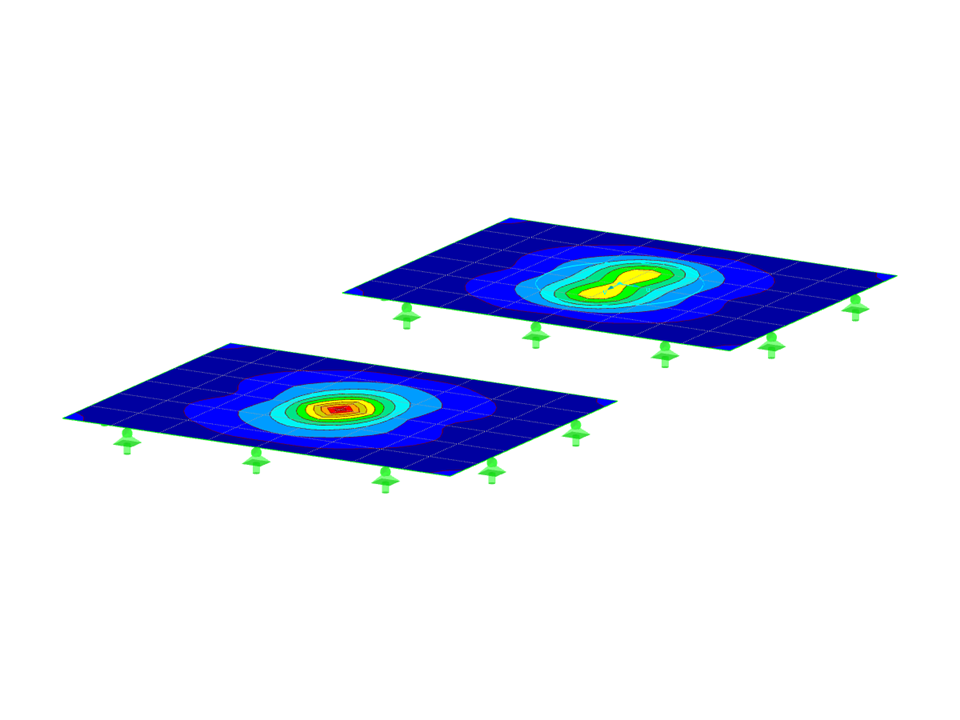

Płyta z obszarem uśrednienia
Liczba węzłów | 10 |
Liczba linii | 8 |
Liczba prętów | 0 |
Liczba powierzchni | 2 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 1 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 9,420 t |
Wymiary (metryczne) | 4,000 x 0,000 x 8,000 m |
Wymiary (imperialne) | 13.12 x 0 x 26.25 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
RFEM 5 bietet im Menü "Ergebnisse" → "Neuer Glättungsbereich" die Option einen Glättungsbereich zu definieren. Dabei kann zwischen einer rechteckigen, kreisförmigen oder elliptischen Form gewählt werden. Dieses Werkzeug kann beispielsweise verwendet werden, um Singularitäten durch Knotenlasten auf einen gewünschten Glättungsbereich zu "verschmieren".
Aby siły wewnętrzne z obszarów uśredniania można było wykorzystać również do obliczeń powierzchni betonowych, należy je aktywować w module. W tym celu należy kliknąć przycisk [Szczegóły] w zakładce "Narzędzia" i wybrać opcję "Zastosować uśrednione siły wewnętrzne w zdefiniowanym obszarze uśredniania do obliczeń SGN oraz do analitycznej metody obliczeń SGU".
W programie RFEM można definiować obszary, w których siły wewnętrzne w powierzchniach nie są wyświetlane wraz z rzeczywistym rozkładem z obliczeń ES, ale jako wartości średnie. Dabei sind unterschiedliche Einstellungen zur Schnittgrößenglättung möglich. Drei mögliche Anwendungsgebiete der Funktion "Glättungsbereich" sind nachfolgend aufgeführt.
In RF-BETON Flächen für RFEM 5 ist es möglich, die Bemessung der Betonflächen mit den geglätteten Schnittgrößen durchzuführen.
W konfiguracji granicznej dla wymiarowania połączenia stalowego istnieje możliwość modyfikacji granicznego odkształcenia plastycznego dla spoin.
Komponent "Płyta podstawy" umożliwia wymiarowanie połączeń z płytą podstawy za pomocą kotew zabetonowanych. Analizie poddawane są płyty, spoiny, zakotwienia oraz interakcja stali i betonu.
W oknie dialogowym "Edytuj przekrój" można wyświetlać postacie wyboczenia metody pasm skończonych (FSM) w grafice 3D.
- Obliczanie pięciu typów systemów sejsmicznych (SFRS) obejmuje specjalny rama na momenty (SMF), rama na momenty pośrednie (IMF), rama na momenty zwykłe (OMF), rama zwykła stężona koncentrycznie (OCBF) oraz rama specjalna stężona koncentrycznie (SCBF) )
- Sprawdzenie ciągliwości stosunku szerokości do grubości środników i pasów
- Obliczanie wymaganej wytrzymałości i sztywności dla stężenia stateczności belek
- Obliczanie maksymalnego rozstawu stężeń stateczności belek
- Obliczanie wymaganej wytrzymałości w miejscach przegubów dla stężenia stateczności belek
- Obliczenia wymaganej wytrzymałości słupa z opcją pominięcia wszystkich momentów zginających, ścinania i skręcania dla stanu granicznego rezerwy
- Warunek projektowy smukłości słupa i stężenia
