Model wykorzystany w

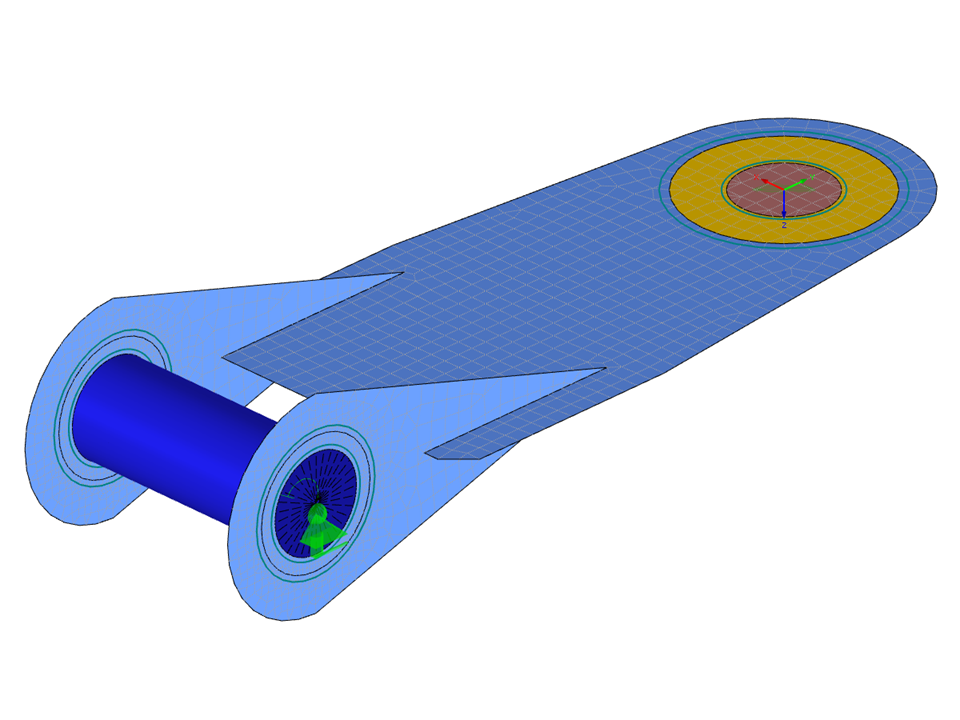

Połączenie śrubowe
Liczba węzłów | 113 |
Liczba linii | 115 |
Liczba prętów | 75 |
Liczba powierzchni | 7 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 1 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 0,016 t |
Wymiary (metryczne) | 0,201 x 0,130 x 0,565 m |
Wymiary (imperialne) | 0.66 x 0.43 x 1.85 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
