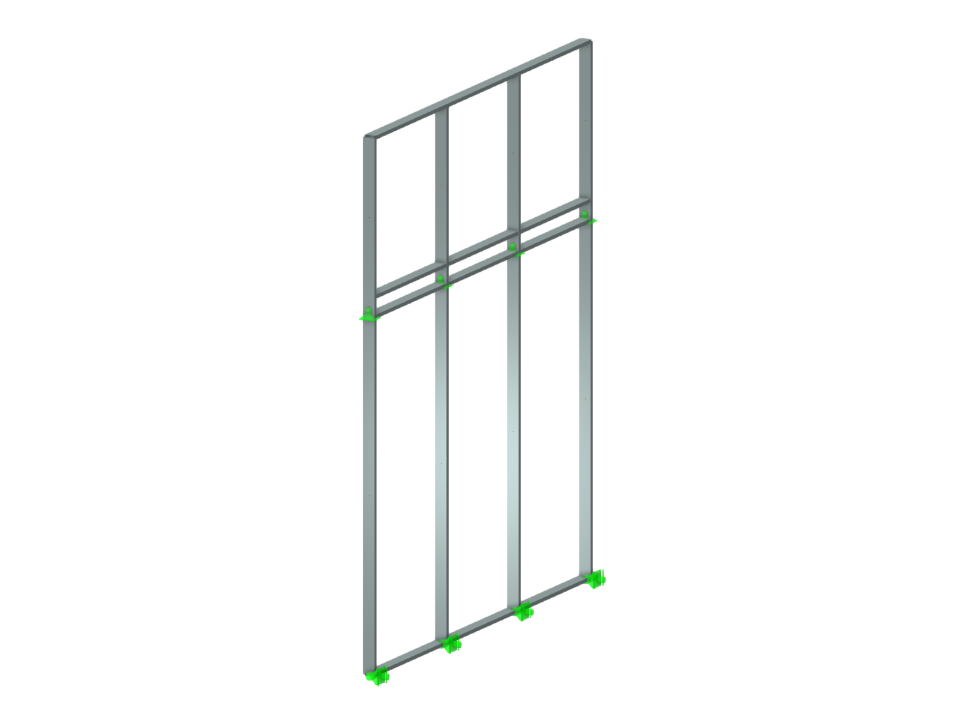

Download the aluminum facade structure here and open it with the FEA software RFEM.
This model is used in the free webinar 'Member, Surface, and Solid Stress-Strain Analysis in RFEM 6' on July 26, 2022 (English).
Aluminiowa fasada | ADM
Liczba węzłów | 20 |
Liczba linii | 24 |
Liczba prętów | 24 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 2 |
Ilość KO | 3 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 0,355 t |
Wymiarowanie | 0,000 x 8,230 x 6,401 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
