Pobierz model stalowej konstrukcji szkieletowej z połączeniami i otwórz w programie RFEM.

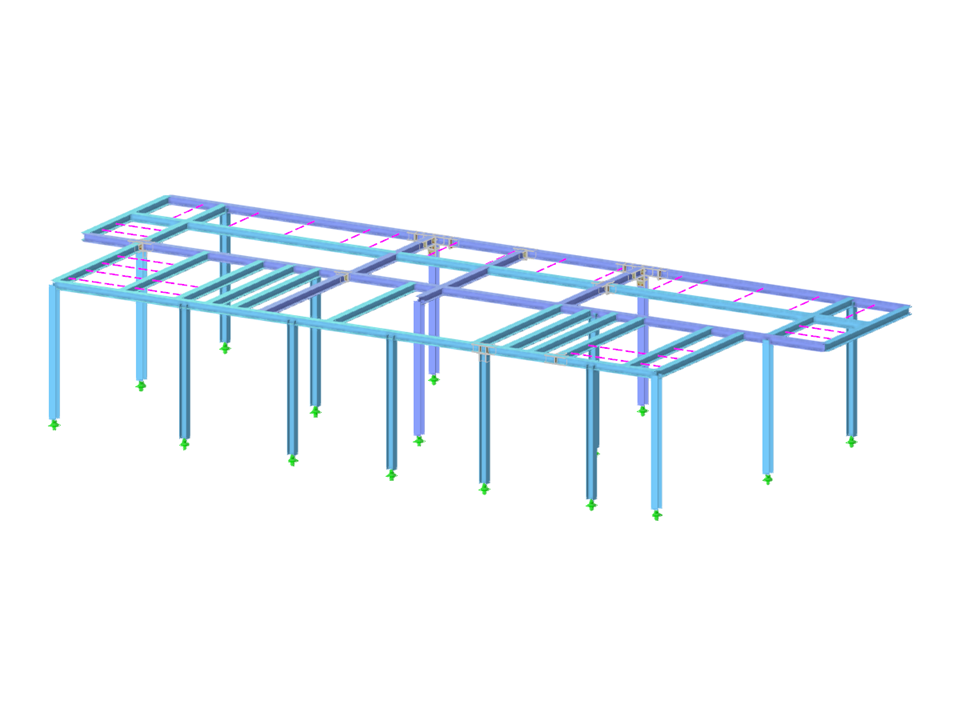

Stalowa konstrukcja ramowa z połączeniami
Liczba węzłów | 194 |
Liczba linii | 127 |
Liczba prętów | 126 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 5 |
Ilość KO | 64 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 39,160 t |
Wymiary (metryczne) | 31,900 x 5,200 x 12,750 m |
Wymiary (imperialne) | 104.66 x 17.06 x 41.83 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
![Uruchamianie obliczeń połączeń stalowych](/pl/webimage/030019/3272843/7_calculaiton.png?mw=512&hash=d4da9e78f2ced1add1ae39c3756578cd5568ddcd)
![Edytowanie połączenia stalowego](/pl/webimage/030012/3272726/1._Steel_Joint.png?mw=512&hash=1dac5a5280780ec7f5c77fa1f5bda2f347d4c0ba)
![Wstawianie złącza stalowego](/pl/webimage/029943/3270864/new.png?mw=512&hash=896e02b54718e794d6d4e1c15269e356f646a781)
![Tworzenie połączenia stalowego](/pl/webimage/025636/3162044/Creation_of_Steel_Joint.png?mw=512&hash=068e2c4d549d5f7e31539f78d3dca5e44e57c13b)
![Funkcja 002667 | Klasyfikacja połączeń stalowych według sztywności](/pl/webimage/043958/3624553/43958_EN.png?mw=512&hash=fc39b49982813376f3bd8134d189aa7072d89a3a)
W rozszerzeniu Połączenia stalowe można klasyfikować sztywności połączeń.
Oprócz sztywności początkowej w tabeli wyświetlane są również wartości graniczne dla połączeń przegubowych i sztywnych dla wybranych sił wewnętrznych N, My i/lub Mz. Uzyskana klasyfikacja jest następnie wyświetlana w tabeli jako „przegubowa”, „półsztywna” i „sztywna”.
Przejdź do filmu![Element 002669 | Śruby wstępnie rozciągane do połączeń stalowych](/pl/webimage/043953/3610291/43953.png?mw=512&hash=a87ac47c25828001319b0659f8fb4cf43fad15c6)
W rozszerzeniu „Połączenia stalowe” można uwzględnić naprężenie wstępne śrub w obliczeniach dla wszystkich komponentów. Sprężenie można łatwo aktywować za pomocą pola wyboru w parametrach śruby i ma ono wpływ zarówno na analizę naprężeniowo-odkształceniową, jak i na analizę sztywności.
Śruby sprężone to specjalne śruby stosowane w konstrukcjach stalowych w celu wygenerowania dużej siły zaciskowej między połączonymi elementami konstrukcyjnymi. Ta siła docisku powoduje tarcie między elementami konstrukcyjnymi, co umożliwia przenoszenie sił.
Funkcjonalność
Śruby sprężane są dokręcane z określonym momentem, co powoduje ich rozciąganie i powstawanie siły rozciągającej. Ta siła rozciągająca jest przenoszona na połączone elementy i prowadzi do powstania dużej siły mocującej. Siła zaciskowa zapobiega poluzowaniu połączenia i zapewnia niezawodne przenoszenie siły.
Zalety
- Wysoka nośność: Śruby wstępnie rozciągane mogą przenosić duże siły.
- Niskie odkształcenie: Minimalizują odkształcenie połączenia.
- Wytrzymałość zmęczeniowa: Są odporne na zmęczenie.
- Łatwość montażu: Są one stosunkowo łatwe w montażu i demontażu.
Analiza i wymiarowanie
Obliczenia śrub sprężanych są przeprowadzane w RFEM z wykorzystaniem modelu analitycznego ES wygenerowanego przez rozszerzenie "Połączenia stalowe". Uwzględnia ona siłę zwarcia, tarcie między elementami konstrukcyjnymi, wytrzymałość śrub na ścinanie oraz nośność elementów konstrukcyjnych. Wymiarowanie odbywa się zgodnie z DIN EN 1993-1-8 (Eurokod 3) lub amerykańską normą ANSI/AISC 360-16. Utworzony model analityczny wraz z wynikami można zapisać i wykorzystać jako niezależny model w programie RFEM.
![Element 002647 | Rozszerzenie komponentu "Edytor pręta"](/pl/webimage/042943/3566487/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
W komponencie Edytor pręta jako obiekt zmieniający można również wybrać cały pręt zamiast poszczególnych blach. W ten sposób obie operacje, "Podcięcie" i "Faza", można wykorzystać dla kilku blach danego profilu.
![Cecha 002643 | Komponent "Wstawiony pręt"](/pl/webimage/042729/3572833/2023-08-15-07-22-55.png?mw=512&hash=08dd6e9847936f2d30a1627f095ee5ae7b05b489)
Podczas wymiarowania połączeń można teraz wstawić nowy pręt jako komponent bezpośrednio w Rozszerzenie połączenia/połączenia-stalowe-połączenia-stalowe. Jest to uwzględniane tylko podczas projektowania połączeń. Do łączenia z innymi prętami można użyć komponentów Spoina i Element złączny.
Ponadto, za pomocą komponentów i Edytor pręta można rozmieścić elementy zbrojenia, takie jak usztywnienia i skosy na wstawianym pręcie.
