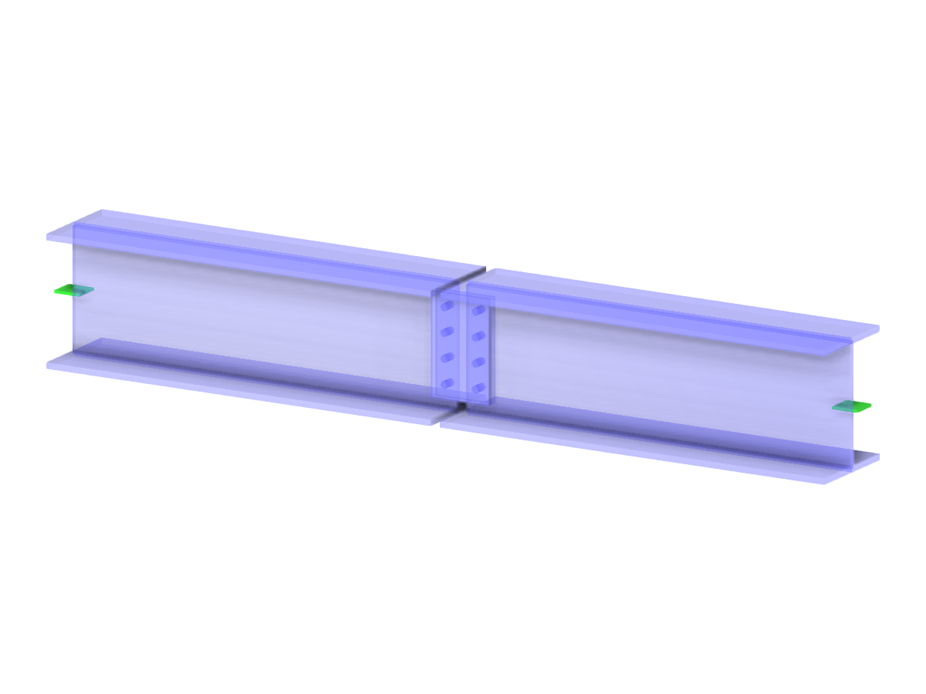

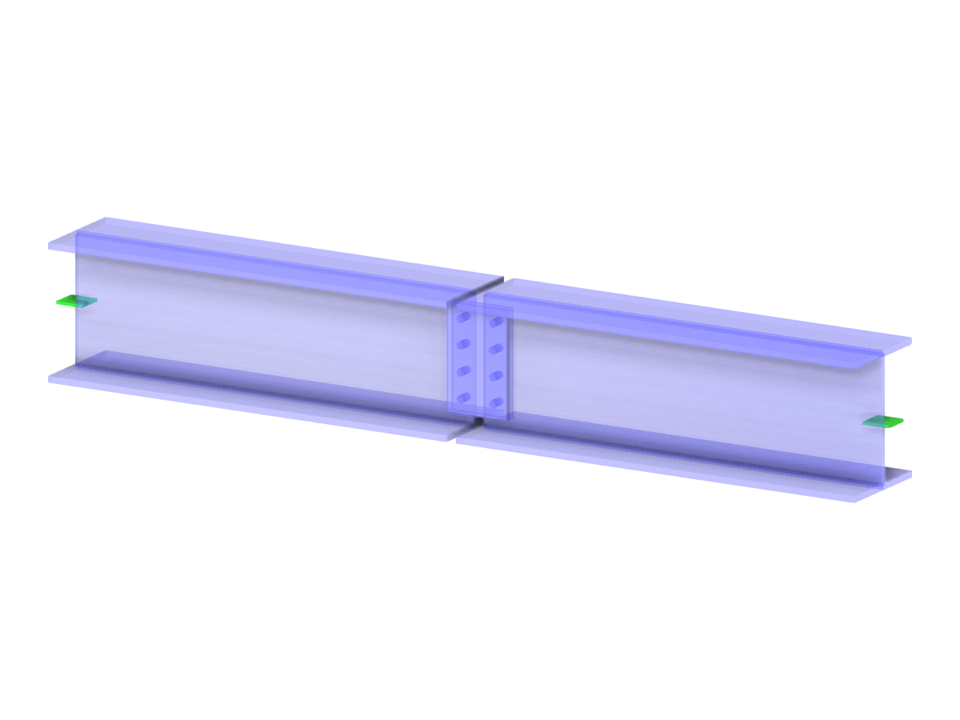

Parametryzacja geometrii połączenia dwóch stalowych belek dwuteowych.
Model stworzony przez zespół techniczny Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie Dlubal Latam.
Połączenie dwuteowe
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 82 |
| Liczba linii | 84 |
| Liczba prętów | 16 |
| Liczba powierzchni | 30 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 5 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 1,461 t |
| Wymiarowanie | 4,050 x 0,600 x 0,500 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
