W zależności od ustawionego typu modelu (2D lub 3D) wyświetlanie momentów podporowych może być dzięki temu korzystnie dostosowane do analizy graficznej i dokumentacji.
Baza informacji
Reprezentacja momentów podporowych

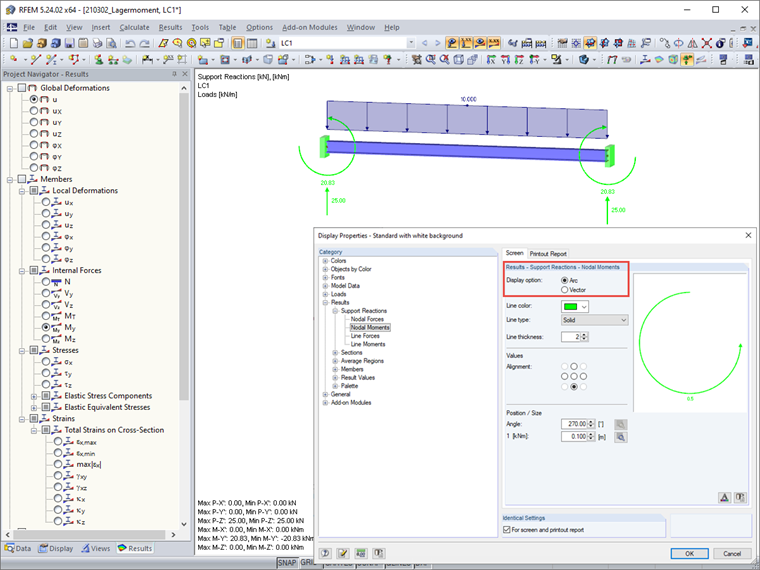

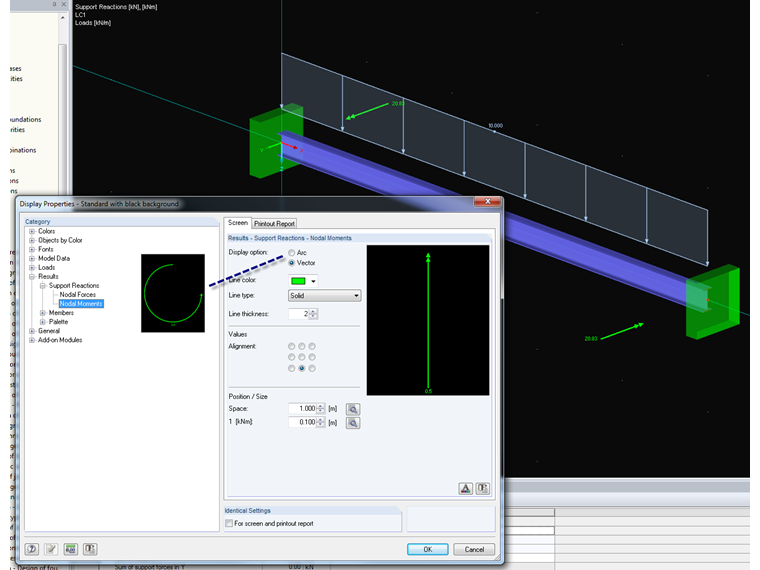

In den Anzeigeeigenschaften kann unter Ergebnisse → Lagerreaktionen → Knotenmomente festgelegt werden, ob ein Lagermoment als Bogen oder als Vektor dargestellt werden soll.
Baza informacji
Autor
Pan Hoffmann jest odpowiedzialny za rozwój w dziedzinie analizy dynamicznej, konstrukcji membranowych i RWIND. Ponadto zapewnia wsparcie techniczne dla naszych klientów.
