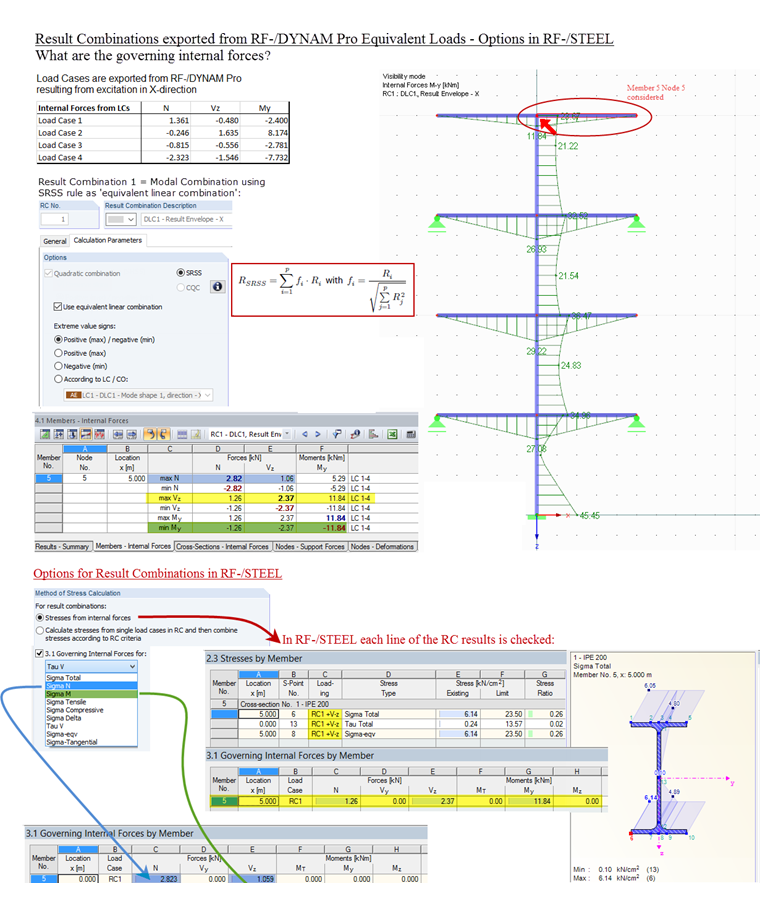

Kombinacje dynamiczne (SRSS jako "Równoważna kombinacja liniowa")

Kombinacje wyników wyeksportowane z modułu RF‑/DYNAM Pro – Equivalent Loads są generowane przez superpozycję wyników z poszczególnych odpowiedzi modalnych. Hierfür kann die SRSS-Regel als "aquivalente Linearkombination" verwendet werden. Wenn in RF-/STAHL Ergebniskombinationen zur Bemessung herangezogen werden, gibt es zwei Optionen, die maßgebenden Spannungen zu ermitteln. Entweder werden die Ergebnisse direkt aus der Ergebniskombination herangezogen. Dies geschieht zeilenweise für jede maßgebende maximale und minimale Schnittgröße. Oder Spannungen werden aus den einzelnen Lastfällen ermittelt. Die quadratische Überlagerungsregel wird dann in RF-/STAHL erneut durchgeführt.

Równoważenie liniowe (podobnie jak w RF- / DYNAM Pro) jest uwzględniane również w RF- / STEEL. RF- / STEEL oblicza główne siły wewnętrzne. Czasami są one trudne do zrozumienia i nie są bezpośrednio porównywalne z samymi kombinacjami wyników, na przykład w przypadku, gdy naprężenia równoważne są stosowane do obliczeń głównych sił wewnętrznych, co jest wartością domyślną w RF- / STEEL.

W przypadku stosowania czystych naprężeń normalnych lub czystych naprężeń zginających do obliczania sił wewnętrznych RF- / STEEL można z łatwością odtworzyć powstające siły wewnętrzne. Zauważycie, że opcja "równoważna kombinacja liniowa" jest stosowana przez RF- / STEEL.

Wzory i przykład podano na rysunku.
