Podciągi, żebra, belki teowe: Specyfika w projektowaniu

W przypadku kombinacji konstrukcji MES (elementy powierzchniowe i prętowe) lub konstrukcji płytowych, do obliczeń konstrukcji prętowej można przypisać fikcyjny przekrój belki teowej, którego geometria zależy od efektywnego szerokość. In RFEM wird bei Verwendung des Stabtyps "Rippe" die Steifigkeit durch einen Plattenanteil (Flächenelement) und einen Steganteil (Stabelement) abgebildet. Diese Vorgehensweise bringt für die Bemessung Besonderheiten mit sich, auf die im Folgenden eingegangen werden soll.

Szerokość efektywna

W przypadku naprężenia zginającego i strefy ściskanej po stronie płyty zakłada się, że płyta bierze udział w przenoszeniu obciążenia. Szerokość efektywna jest wymiarem geometrycznym, który może być wykorzystany do przyłożenia w przybliżeniu stałego, maksymalnego naprężenia ściskającego w betonie.

Zdefiniowane w programie RFEM żebro jest przenoszone do modułu dodatkowego RF-CONCRETE Members w taki sposób, że ustawione jest beff,i = bi.

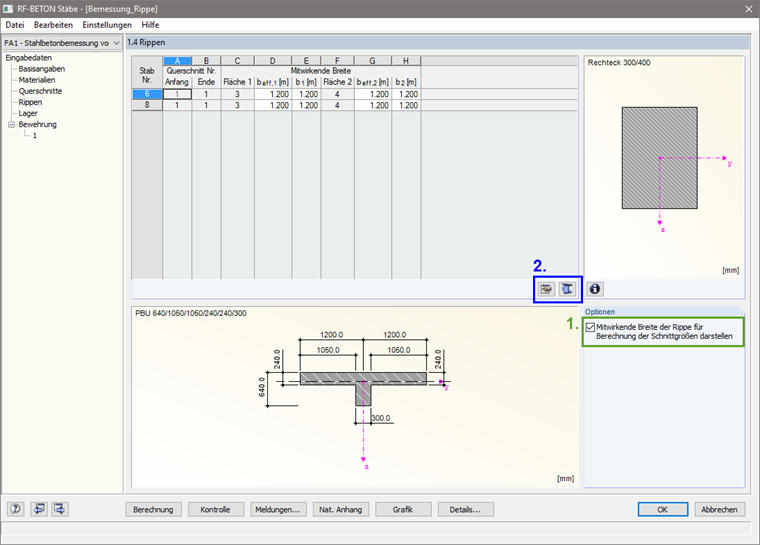

Jeżeli beff,i nie odpowiada wartości bi, możliwa jest regulacja zdefiniowana przez użytkownika. Zasadniczo szerokość efektywna beff,i jest rozmiarem, który nie jest określany automatycznie w programie i dlatego musi zostać określony przez użytkownika. Szerokości efektywne można dostosować w oknie 1.4 modułu RF-CONCRETE Members po zaznaczeniu pola wyboru "Pokaż efektywne szerokości żeber do określenia sił wewnętrznych" (patrz Rysunek 2).

Zarówno szerokość całkowania, jak i szerokość efektywna mogą być stałe w programie RFEM dla każdego pręta. Odpowiada to wymaganiom EN 1992-1-1 podanym w sekcji 5.3.2.1 (4). Jeżeli wymagana jest szczególna dokładność do określenia sił wewnętrznych, konieczne byłoby podzielenie podciągu na poszczególne pręty, w zależności od różnych obszarów szerokości efektywnych.

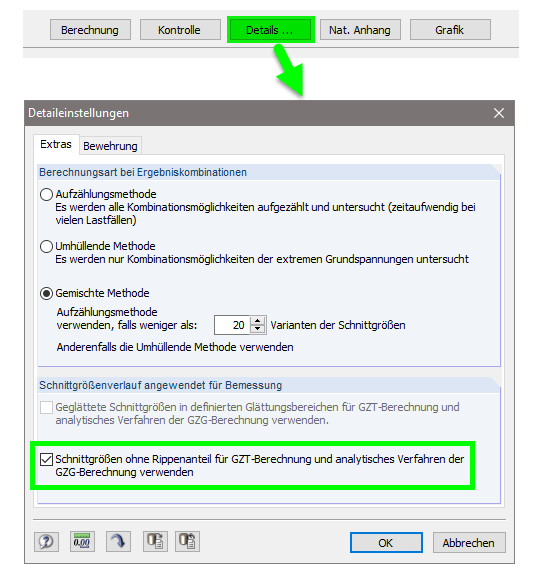

Jeżeli żebro jest wymiarowane w RF-CONCRETE Members, a konstrukcja ma być dodatkowo wymiarowana w RF-CONCRETE Surfaces, siły wewnętrzne uwzględnione podczas wymiarowania prętów przy użyciu szerokości całkowania mogą zostać pominięte podczas wymiarowania powierzchni. Odpowiedniego ustawienia można dokonać w oknie Szczegóły modułu RF-CONCRETE Surfaces (patrz Rysunek 3).

Projektowanie skręcania

Nośność na skręcanie należy rozróżniać według jej przyczyny.

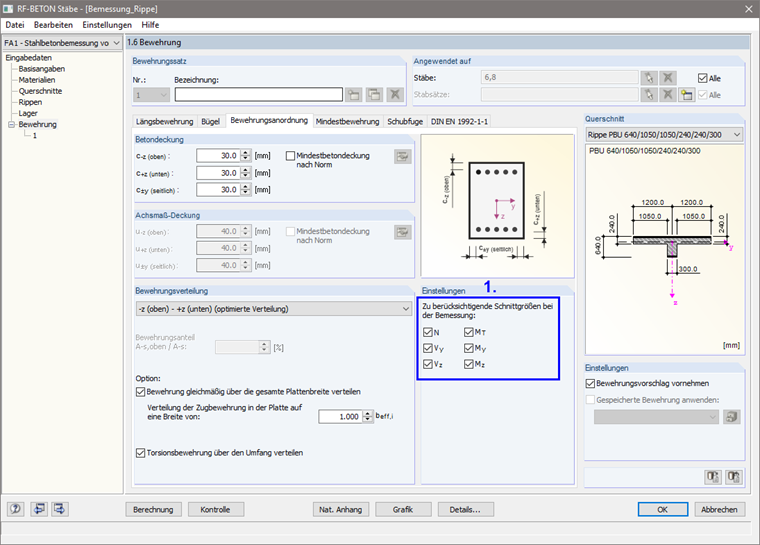

Jeżeli skręcanie w konstrukcjach statycznie niewyznaczalnych jest spowodowane kompatybilnością odkształceń (zgodność skręcania), nie jest konieczne przeprowadzanie obliczeń skręcania zgodnie z EN 1992-1-1, 6.3.1 (2). W związku z tym paragrafem, przy wymiarowaniu żebra nie należy uwzględniać MT. MT można dezaktywować w oknie 1.6 prętów RF-CONCRETE (patrz Rysunek 4).

Jeżeli skręcanie jest spowodowane warunkami równowagi statycznej, wymagane jest obliczenie skręcania; w przeciwnym razie konstrukcja bez sztywności na skręcanie byłaby niestabilna (równowagowe skręcanie).


Odnośniki
Odniesienia
  1. Nationaler Anhang - National festgelegte Parameter - Eurocode 2: Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken - Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau; DIN EN 1992-1-1/NA:2013-04
  2. Zilch, Konrad u. Zehetmaier, Gerhard. Bemessung im konstruktiven Betonbau. Springer Verlag, 2. Auflage 2010
