Otwory w prętach stalowych

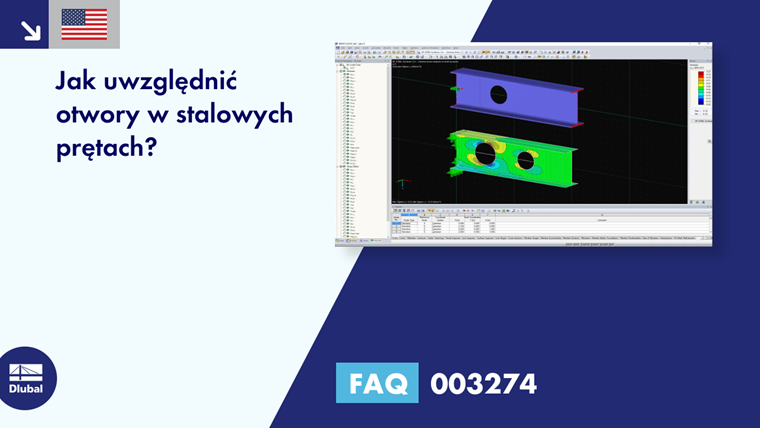

Jak uwzględnić otwory w stalowych prętach?
Odpowiedź:
W celu obliczenia prętów w programie RFEM i RSTAB można zdefiniować przekroje, które tworzą pręt z regularnie rozmieszczonymi otworami (okrągłe lub o strukturze plastra miodu).Aby wstawić pojedynczy otwór w stalowej belce, można użyć narzędzia „Generuj powierzchnie z pręta” i wstawić otwór w powierzchni środnika jako okrągły.
