Pytanie
Do których osi odnoszą się obroty podpór i mimośrody podpór w RF-/STEEL EC3 Warping Torsion?
Odpowiedź:

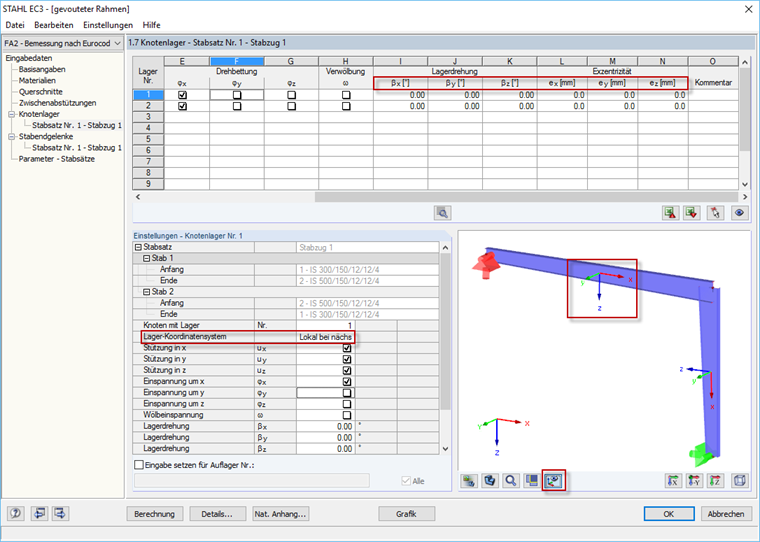

Osie, do których odnoszą się obroty podpór i mimośrody podpór, są wstępnie ustawione względem lokalnych osi pręta, które można wyświetlić za pomocą przycisku pod widokiem częściowym. Można je jednak przełączyć na globalny układ osi.
Czy mają Państwo jakieś pytania?
