Pytanie
Jak generować obciążenia ruchome na powierzchni w przypadku kolistego pierścienia?
Odpowiedź:

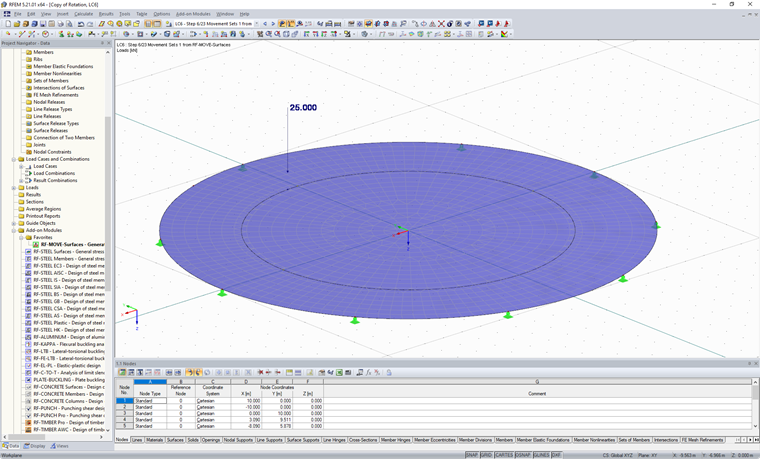

W RF-MOVE Surfaces można wybrać okrąg jako zbiór linii. Prosty przykład pokazano w filmie.
Czy mają Państwo jakieś pytania?
