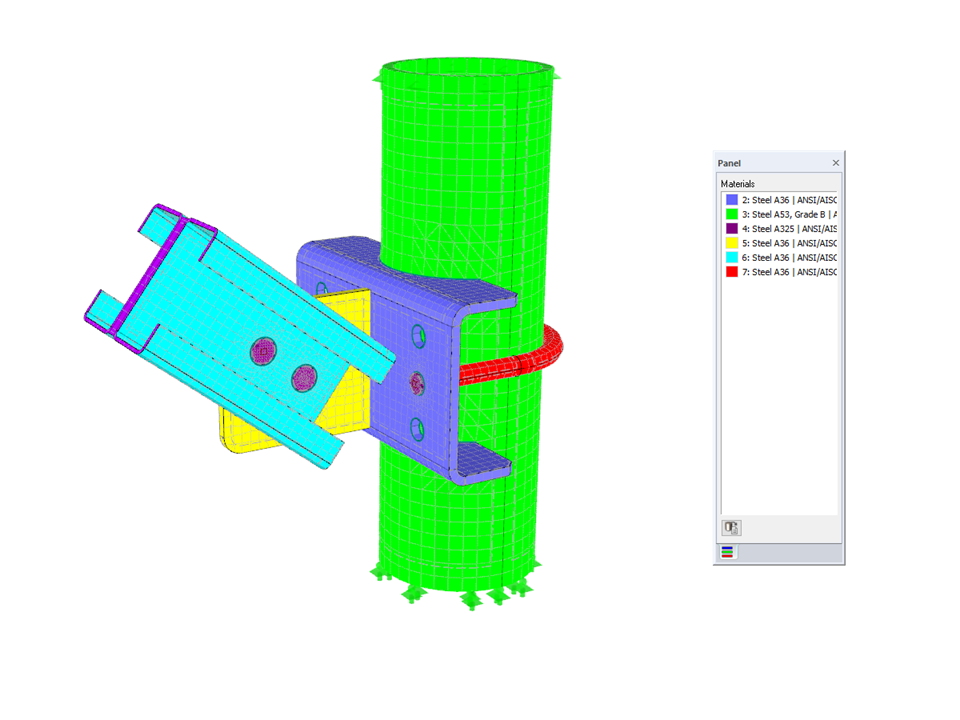

Połączenie stalowe MES modelowane w RFEM z elementami bryłowymi 3D. Webinarium, o którym mowa poniżej, demonstruje przepływ pracy podczas modelowania za pomocą brył w programie RFEM.

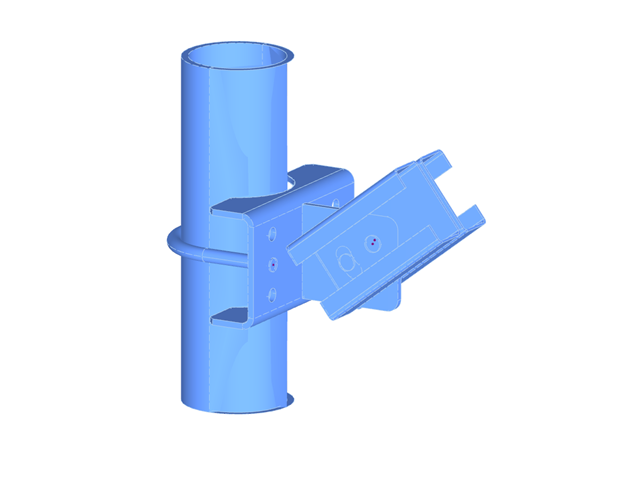

Połączenie stalowe modelowane z wykorzystaniem elementów bryłowych
Liczba węzłów | 385 |
Liczba linii | 415 |
Liczba powierzchni | 178 |
Ilość brył | 12 |
Ilość przypadków obciążenia | 3 |
Ciężar całkowity | 0,658 t |
Wymiarowanie | 1,458 x 0,982 x 1,687 m |
Wersja programu | 5.23.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
