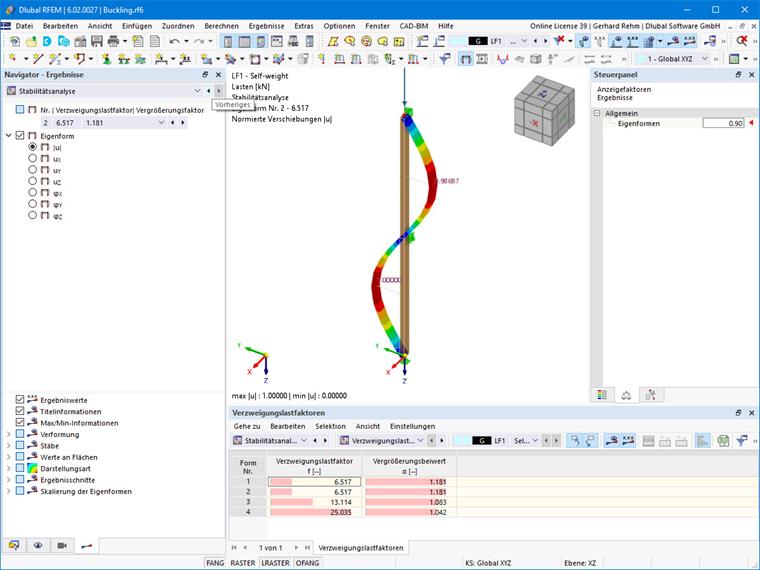

Aby utworzyć imperfekcję na podstawie postaci własnej, należy zastosować metodę Rozszerzenie Stateczność konstrukcji potrzebne. W ten sposób kształty postaci mogą być określane dla przypadku obciążenia lub kombinacji obciążeń na podstawie stanu siły normalnej. Wynikową formę własną można wybrać i przeskalować po utworzeniu przypadku imperfekcji. Zastosowanie funkcji pokazano w filmie.
Pan Rehm jest odpowiedzialny za rozwój produktów do konstrukcji drewnianych i zapewnia wsparcie techniczne dla klientów.
