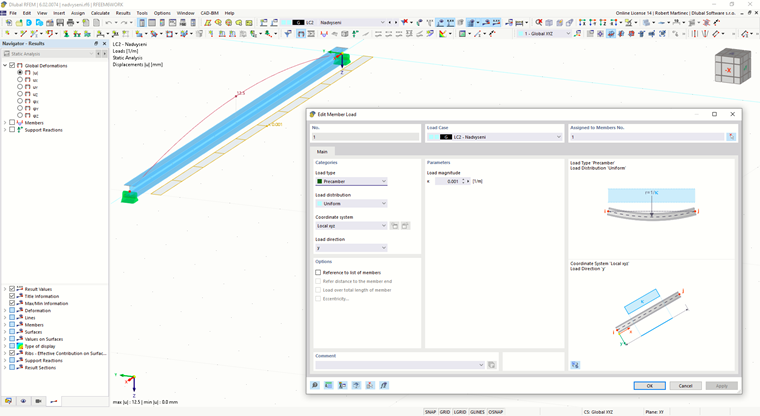

Problem polega na tym, że obciążenie nie działa w określonym kierunku, ale wokół określonego kierunku. Jeżeli wynikowe odkształcenie ma przebiegać w kierunku pionowym, obciążenie wprowadzane jest wokół osi y. Następnie powstałe odkształcenie pokazuje rzędną.
wygięcie wstępne
Umieściłem na modelu obciążenie typu elewacji, ale wygląda na to, że'nie działa. Wyniki nie wykazują deformacji.
inż. Martinec zajmuje się obsługą klienta i licencjami studenckimi w czeskim biurze.
W zakładce 'Podpory obliczeniowe i ugięcia' w pozycji 'Edytować pręt', pręty można podzielić na segmenty za pomocą zoptymalizowanych okien wprowadzania danych. W zależności od warunków podparcia, wartości graniczne odkształceń dla belek wspornikowych lub belek jednoprzęsłowych są dostosowywane automatycznie.
Po zdefiniowaniu podpory obliczeniowej w odpowiednim kierunku na początku pręta, końcu pręta i w węzłach pośrednich, program automatycznie rozpoznaje segmenty i długości segmentów, do których odnosi się dopuszczalne odkształcenie. Na podstawie zdefiniowanych podpór obliczeniowych moduł wykrywa również automatycznie, czy jest to belka czy wspornik. Ręczne przydzielanie, podobnie jak w poprzednich wersjach (RFEM 5), nie jest już konieczne.
Opcja 'Długości zdefiniowane przez użytkownika' umożliwia modyfikowanie długości odniesienia w tabeli. Domyślnie stosowana jest zawsze odpowiednia długość segmentu. Jeżeli długość odniesienia różni się od długości segmentu (na przykład w przypadku prętów zakrzywionych), można ją dostosować.
W konfiguracji stanu granicznego użytkowalności można dostosowywać różne parametry obliczeniowe przekrojów. W tym miejscu można kontrolować warunek przekroju zastosowany do analizy odkształcenia i szerokości zarysowania.
Można aktywować następujące ustawienia:
- Stan zarysowania obliczony na podstawie powiązanego obciążenia
- Stan zarysowany obliczony jako obwiednia ze wszystkich sytuacji obliczeniowych SGU
- Stan przekroju zarysowanego - niezależny od obciążenia
Funkcja ta przyczynia się również do przejrzystego wyświetlania wyników. Płaszczyzny przycinania to płaszczyzny, które można umieszczać w dowolnym miejscu w modelu. Wskutek tego strefa przed lub za płaszczyzną jest ukrywana na ekranie. W ten sposób można w przejrzysty i prosty sposób wyświetlić wyniki, na przykład na przecięciu lub bryle.
Wyniki naprężeń w bryłach mogą być wyświetlane w postaci kolorowych punktów w elementach skończonych.
