RF-TIMBER Pro (en) | obliczenia

Po zakończeniu obliczeń wyniki wyświetlane są w przejrzyście ułożonych tabelach. Każda wartość pośrednia jest wyświetlana na liście, dzięki czemu przeprowadzane są kontrole obliczeń. Wyniki są posortowane według przypadków obciążenia, przekrojów, zbiorów prętów i prętów.

Jeżeli analiza nie powiedzie się, przekroje, których to dotyczy, można zmodyfikować w procesie optymalizacji. Zoptymalizowane przekroje można również przenieść do programu RFEM/RSTAB w celu przeprowadzenia nowych obliczeń.

Stopień wykorzystania jest przedstawiony na modelu w programie RFEM/RSTAB za pomocą kolorów. W ten sposób można szybko rozpoznać obszary krytyczne lub przewymiarowane. Dokładną ocenę zapewniają wykresy wyników wyświetlane na pręcie lub zbiorze prętów.

Oprócz danych wejściowych i wyników, w tym szczegółowych informacji dotyczących obliczeń, wyświetlanych w tabelach, do protokołu wydruku można dodać wszystkie grafiki. W ten sposób dokumentacja jest przejrzysta i zrozumiała.

Analiza obejmuje rozciąganie i ściskanie wzdłuż włókien, zginanie, zginanie z rozciąganiem lub ściskaniem oraz ścinanie siłą tnącą ze skręcaniem lub bez. Obliczenia przeprowadza się na poziomie obliczeniowych wartości naprężeń.

Elementy konstrukcyjne z możliwością wyboczenia i zwichrzenia są analizowane według metody pręta zastępczego, wówczas program rozpatruje ściskanie osiowe, zginanie wraz z lub bez siły ściskającej, jak również zginanie i rozciąganie. Ugięcie wewnętrznych przęseł i wsporników jest określane w charakterystycznych i quasi-stałych sytuacjach obliczeniowych.

Oddzielne przypadki obliczeniowe pozwalają na elastyczną analizę wybranych prętów, zbiorów prętów i oddziaływań, jak również na indywidualne sprawdzenie stateczności. W przypadku prętów o zmiennym przekroju, kąt nacięcia względem włókien jest uwzględniany w obszarze przy zginaniu rozciąganym i ściskanym. W przypadku zdefiniowania kalenicy moduł dodatkowo przeprowadza wymiarowanie kalenicy.

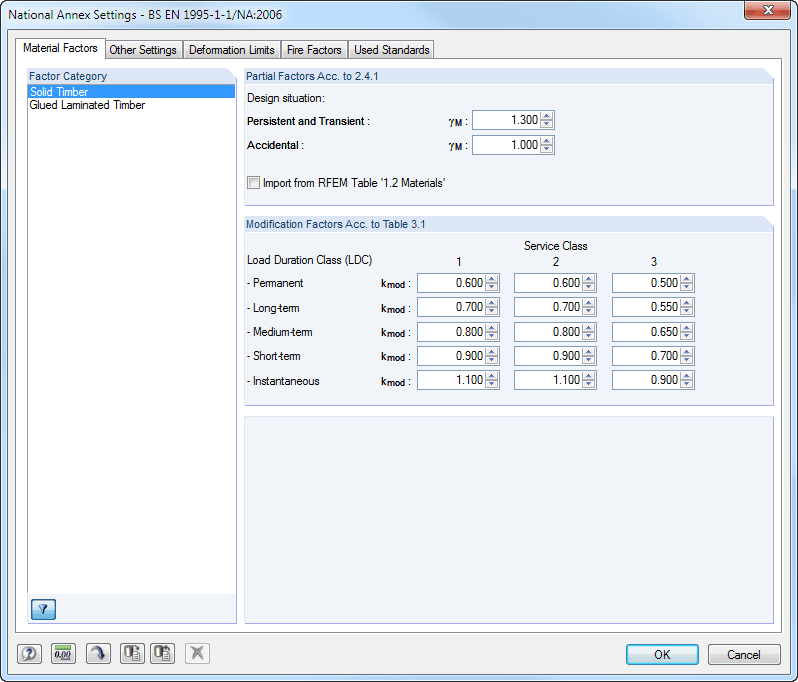

Po otwarciu modułu należy wybrać pręty/zbiory prętów, przypadki obciążeń, kombinacje obciążeń lub kombinacji wyników dla obliczeń stanu granicznego nośności, stanu granicznego użytkowalności i odporności ogniowej. Materiały z programu RFEM/RSTAB są wstępnie ustawione i można je dostosować w RF-/TIMBER Pro. Charakterystyki materiałowe zgodne z odpowiednimi normami zapisane są w bibliotece.

Po sprawdzeniu przekrojów moduł określa klasy trwania obciążenia (LDC) i klasy użytkowania (SECL). Istnieje możliwość przypisania ich do wybranych przypadków obciążeń i prętów.

Przekroje złożone mogą być wykonane z różnych materiałów. Moduł dodatkowy RF-/TIMBER Pro przeprowadza obliczenia z uwzględnieniem przesuniętej osi obojętnej (w przypadku przekrojów półsztywnych). Do analizy odkształceń niezbędne jest ustalenie długości odniesienia odpowiednich prętów i zbiorów prętów. Można też uwzględnić wygięcie w danym kierunku, wygięcie wstępne czy typ belki.
