- Sempre
A contra-flecha é sempre considerada. - EN 1993-1-1 (5.8)

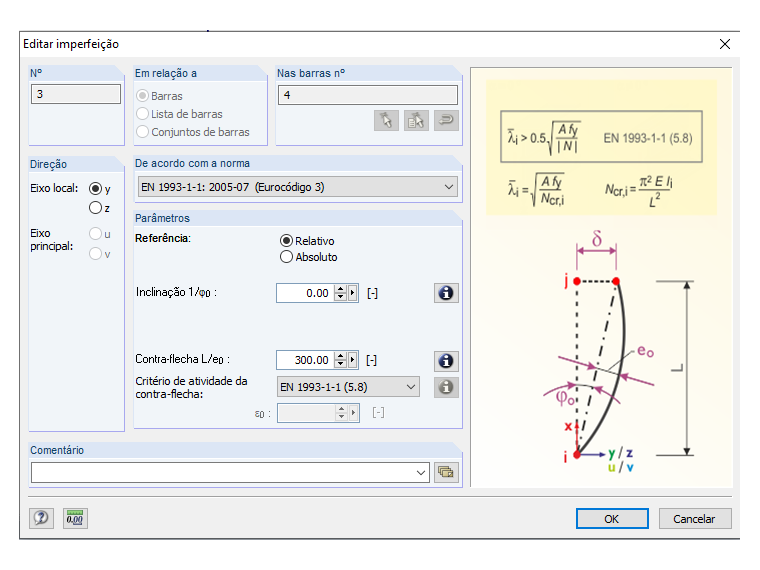

A contra-flecha apenas é considerada quando o grau de esbelteza for superior ao da fórmula (5.8) da norma EN 1993-1-1 (ver Figura 01). - DIN 18800 (207)
Para efetuar os cálculos de edifícios existentes, esta opção, de acordo com a norma DIN 18800 entretanto retirada, foi deixada no programa. - Manualmente

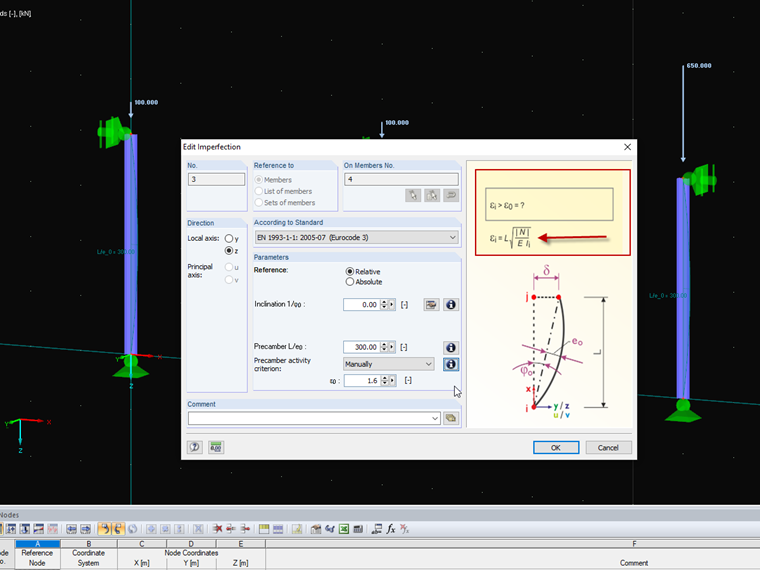

Aqui, pode especificar um valor para o coeficiente de barra ε0. O coeficiente de barra é determinado de acordo com a fórmula da Figura 02.
Pergunta
Como é que funciona a ativação da imperfeição de contra-flecha?
Resposta:
Ao definir uma imperfeição, o utilizador dispõe de quatro opções para ativar a contra-flecha.O vídeo de exemplo anexado mostra que a esbelteza limite não é excedida para o pilar do meio. A imperfeição não é aplicada. O momento fletor Mz é zero.
Tem alguma pergunta?
