- Zawsze
Wygięcie wstępne jest zawsze uwzględniane. - EN 1993-1-1 (5.8)

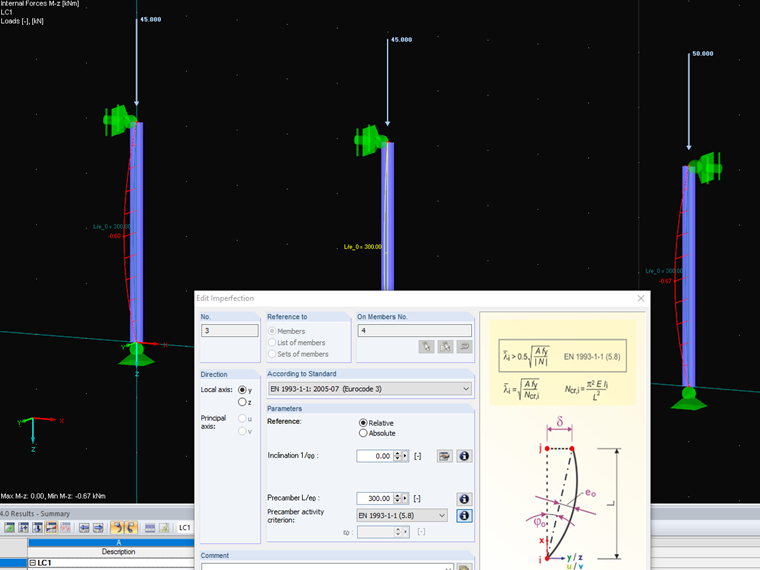

Wygięcie wstępne jest uwzględniane tylko w przypadku, gdy współczynnik smukłości jest większy niż we wzorze (5.8) normy EN 1993-1-1 (patrz rysunek 01). - DIN 18800 (207)
Do obliczeń budynków istniejących pozostawia się tę opcję zgodnie z wycofaną normą DIN 18800 w programie. - Ręcznie

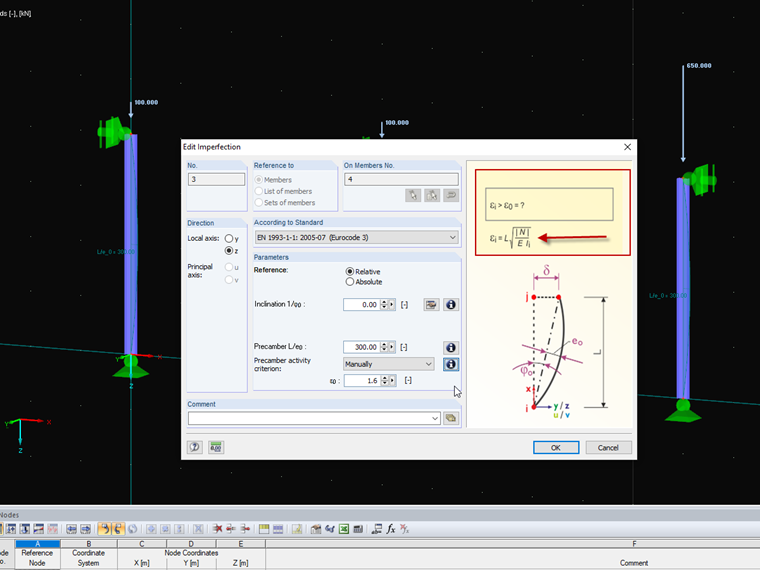

W tym miejscu można określić wartość współczynnika pręta ε0. Współczynnik pręta jest określany zgodnie ze wzorem na rysunku 02.
Pytanie
Jak działa aktywacja imperfekcji wstępnej?
Odpowiedź:
Podczas definiowania imperfekcji dostępne są cztery opcje aktywacji wygięcia wstępnego.Załączony przykładowy film pokazuje, że nie jest przekroczona graniczna smukłość słupa środkowego. Nie jest stosowana imperfekcja. Moment zginający Mz wynosi zero.
Czy mają Państwo jakieś pytania?
