- Immer
Die Vorkrümmung wird immer berücksichtigt. - EN 1993-1-1 (5.8)

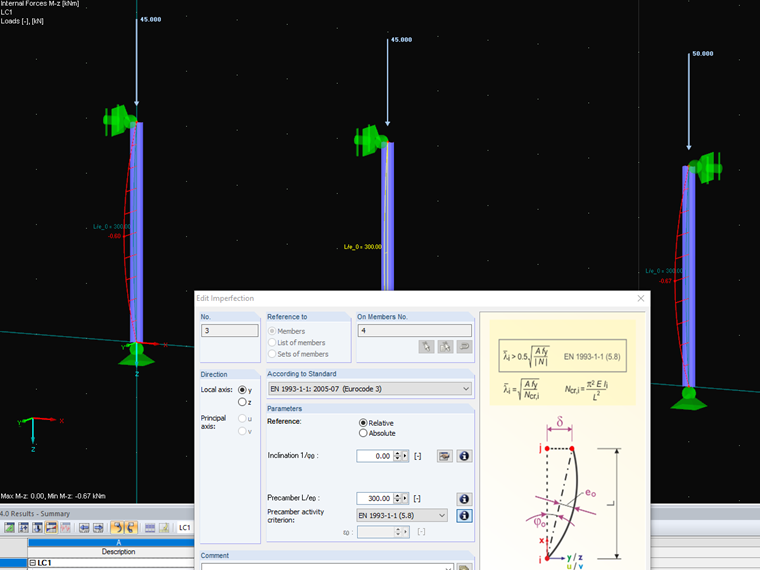

Die Vorkrümmung wird nur dann berücksichtigt, wenn der Schlankheitsgrad größer als in Formel (5.8) der Norm EN 1993-1-1 ist (siehe Bild 01). - DIN 18800 (207)
Für Berechnungen im Bestand wurde diese Option gemäß der zurückgezogenen Norm DIN 18800 im Programm belassen. - Manuell

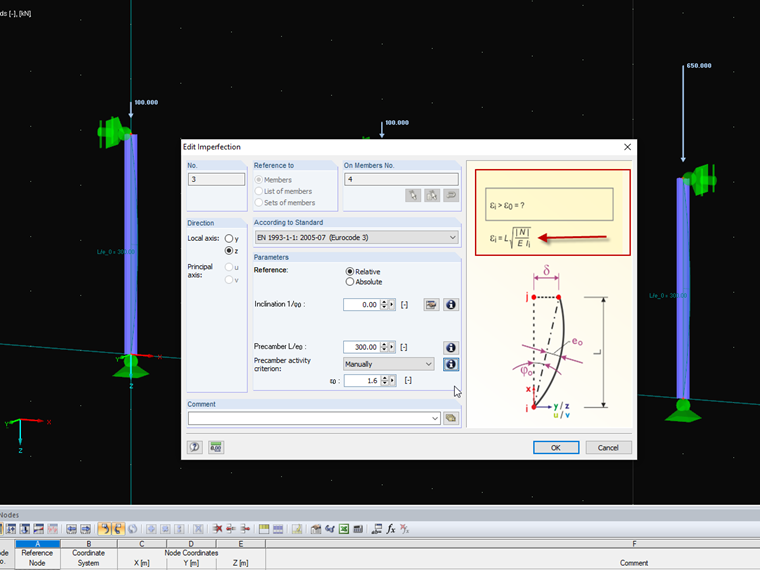

Hier kann man einen Wert für die Stabkennzahl ε0 vorgeben. Die Stabkennzahl wird dabei nach der Formel in Bild 02 ermittelt.
Frage
Wie funktioniert die Aktivierung der Imperfektion Vorkrümmung?
Antwort:
Bei der Definition einer Imperfektion stehen dem Anwender für die Aktivierung der Vorkrümmung vier Optionen zur Verfügung.Im angefügten Beispielvideo wird gezeigt, dass bei der mittleren Stütze die Grenzschlankheit nicht überschritten wird. Es erfolgt kein Ansatz der Imperfektion. Das Biegemoment Mz ist null.
Haben Sie irgendwelche Fragen?
Mit dem Add-On Holzbemessung ist eine Bemessung von Holzstützen nach der ASD-Methode der amerikanischen Norm 2018 NDS möglich. Die genaue Berechnung der Druckbeanspruchbarkeit und der Anpassungsfaktoren von Holzstäben ist wichtig für Sicherheitsüberlegungen und Bemessungen. Im folgenden Artikel wird die maximale kritische Knickfestigkeit, die mit dem Add-On Holzbemessung berechnet wurde, anhand von schrittweisen analytischen Gleichungen gemäß der Norm NDS 2018 nachgewiesen, einschließlich der Anpassungsfaktoren für den Druck, des angepassten Druckbemessungswertes und der finalen Ausnutzung.
Im Add-On Stahlbemessung von RFEM 6 stehen drei Arten von biegesteifen Rahmen (OMF, IMF, SMF) zur Verfügung. Das Ergebnis der Erdbebenbemessung ist nach AISC 341-22 in zwei Abschnitte gegliedert: Stabanforderungen und Anschlussanforderungen.
Das Add-On Stahlbemessung bietet in RFEM 6 jetzt die Möglichkeit, Erdbebennachweise nach AISC 341-16 und AISC 341-22 zu führen. Fünf SFRS-Typen (Seismic Force-Resisting Systeme) stehen derzeit zur Verfügung.
Im Add-On Stahlbemessung von RFEM 6 stehen drei Arten von Momentrahmen (OMF, IMF, SMF) zur Verfügung. Das Ergebnis der Erdbebenbemessung ist nach AISC 341-16 in zwei Abschnitte gegliedert: Stabanforderungen und Anschlussanforderungen.
In der Tragfähigkeitskonfiguration für die Stahlanschlussbemessung haben Sie die Möglichkeit, die plastische Grenzdehnung für Schweißnähte zu modifizieren.
Mit Hilfe der Komponente "Fußplatte" können Sie Fußplattenanschlüsse mit einbetonierten Ankern bemessen. Bei der Bemessung wird neben den Platten und Schweißnähten auch die Verankerung und die Stahl-Beton-Interaktion analysiert.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) als 3D-Grafik ausgeben lassen.
- Die Bemessung von fünf Arten von Erdbebenkraftresistenzsystemen (Seismic Force-Resisting Systems - SFRS) umfasst den Special Moment Frame (SMF), den Intermediate Moment Frame (IMF), den Ordinary Moment Frame (OMF), den Ordinary Concentrically Braced Frame (OCBF) und den Special Concentrically Braced Frame (SCBF)
- Duktilitätsnachweis der Breiten-Dicken-Verhältnisse für Stege und Flansche
- Berechnung der erforderlichen Festigkeit und Steifigkeit für Stabilitätsverbände von Trägern
- Berechnung des maximalen Abstands für Stabilitätsverbände von Trägern
- Berechnung der erforderlichen Festigkeit an Gelenkstellen für Stabilitätsverbände von Trägern
- Berechnung der erforderlichen Stützenfestigkeit mit der Option, alle Biegemomente, Schub und Torsion für den Grenzzustand der Überfestigkeit zu vernachlässigen
- Nachweis der Schlankheitsgrade von Stützen und Verbänden
