- Crie um novo modelo do RFEM ou do RSTAB.

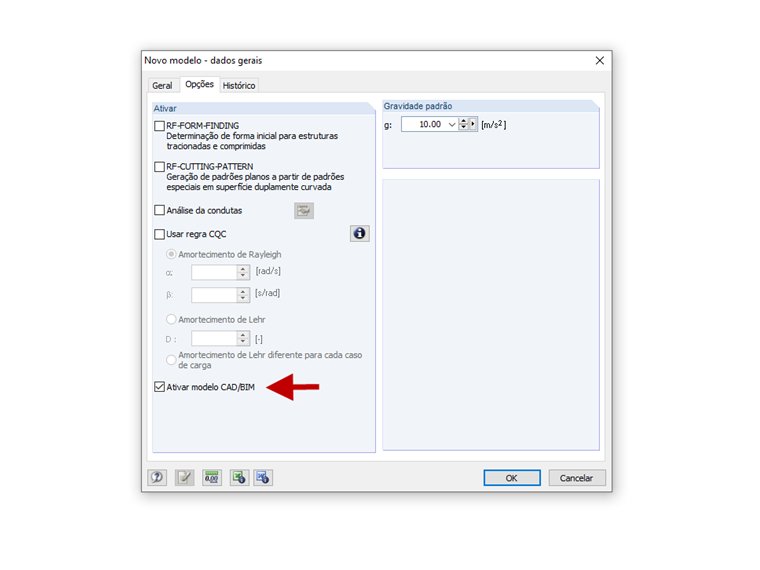

- Em Dados gerais, ative a opção "Ativar modelo CAD/BIM" no separador Opções.

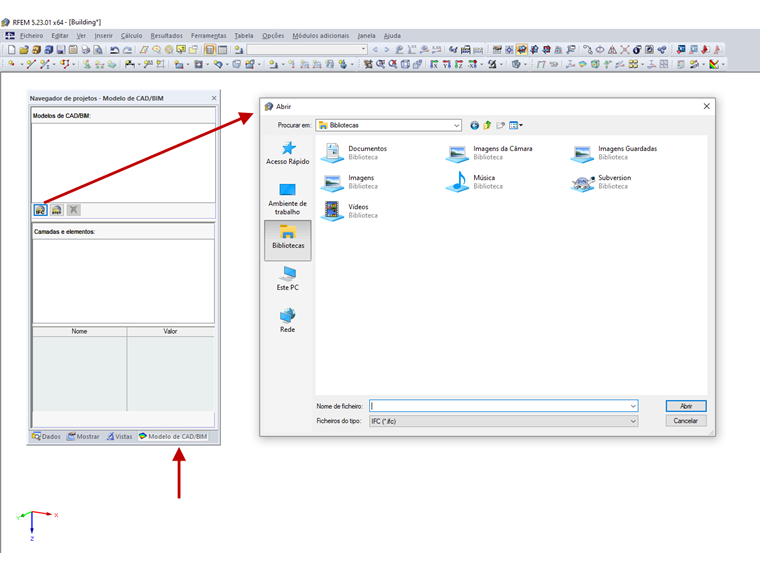

- Utilize a função "Importar novo modelo – IFC" no separador "Modelo de CAD/BIM" do Navegador de projetos para importar o Reference View IFC Modell desejado.
- Modele uma pseudossuperfície sem a influência da geometria do vento dentro do corpo do modelo IFC.
- Abra a interface "RWIND Simulation – Simulação e geração de cargas de vento" no menu "Cálculo".
- Especifique o vento a ser aplicado no separador "Carga de vento".

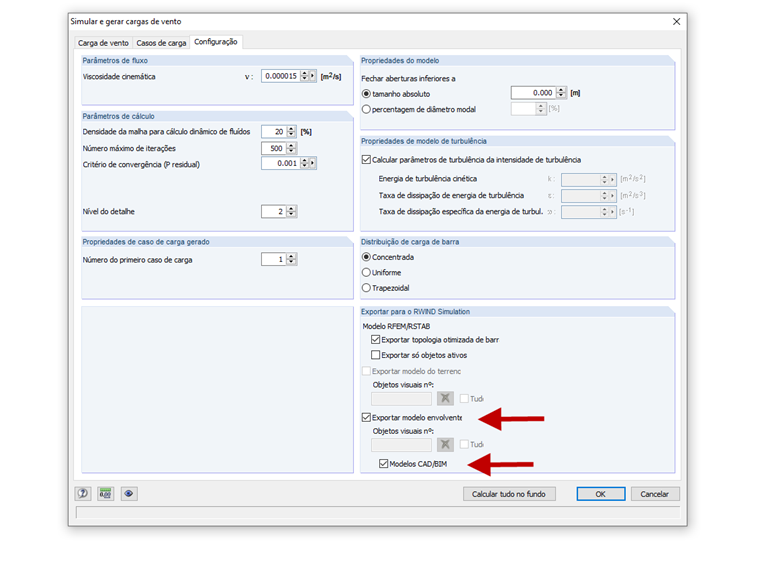

- No separador "Configuração", selecione as opções "Exportar modelo envolvente" e "Modelos CAD/BIM" na secção "Exportar para o RWIND Simulation".
- No separador "Casos de carga", selecione a direção do vento a ser analisada e abra o ambiente do RWIND Simulation utilizando a função "Abrir no RWIND Simulation".
- Utilize o modelo IFC importado no RWIND Simulation.
Pergunta
Como é que posso importar um modelo IFC para o ambiente do RWIND Simulation?
