- Utworzyć nowy model w programie RFEM lub RSTAB.

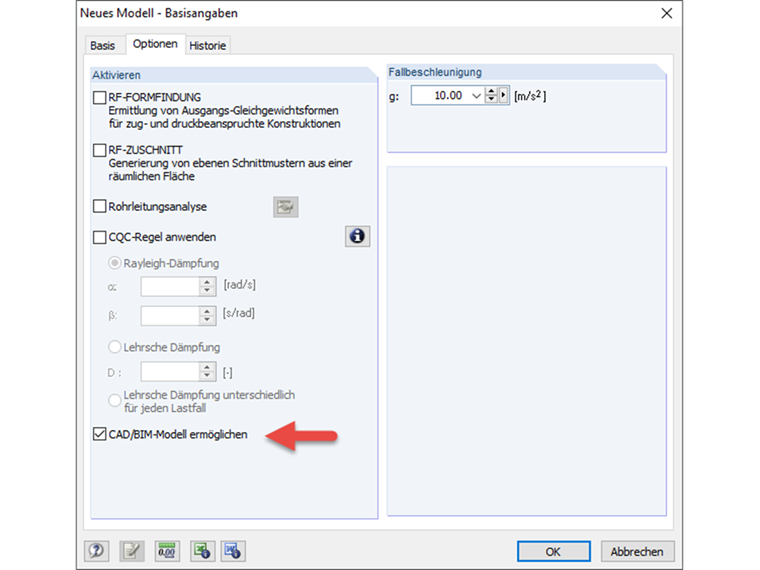

- W Danych ogólnych należy aktywować opcję "Włącz model CAD/BIM" w zakładce Opcje.

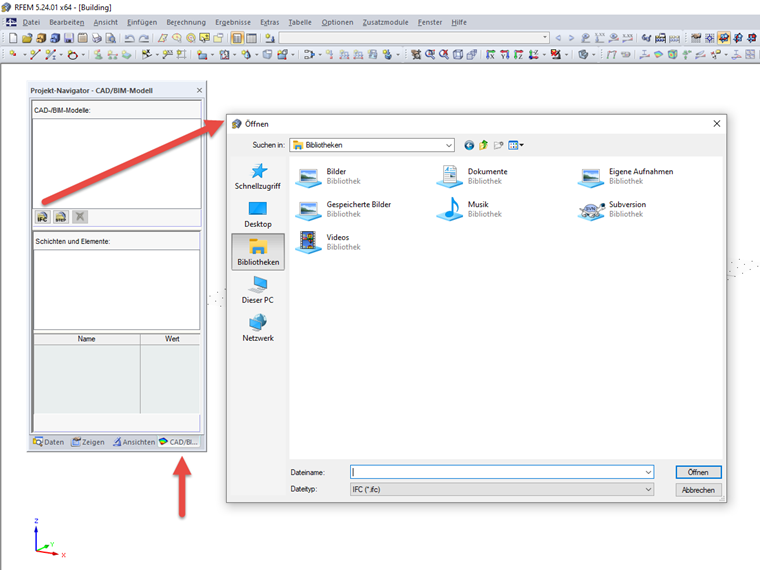

- Użyj funkcji "Importuj nowy model - IFC" w nawigatorze projektu, aby zaimportować żądany model widoku referencyjnego IFC w zakładce "Model CAD/BIM".
- Zamodeluj pseudopowierzchnię bez wpływu geometrii wiatru w obrębie bryły modelu IFC.
- Otworzyć interfejs "RWIND Simulation - Symulacja i generowanie obciążeń wiatrem" w menu "Obliczenia".
- W zakładce „Obciążenie wiatrem” należy określić wiatr, który ma zostać przyłożony.

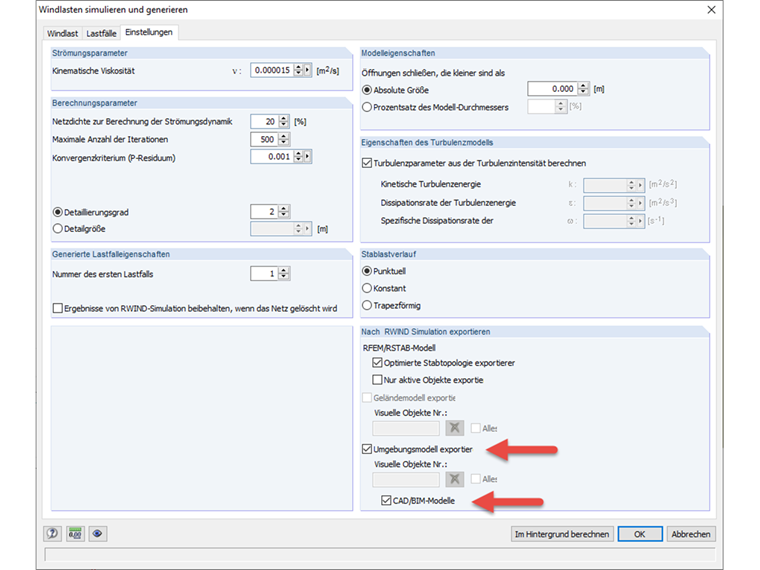

- W zakładce "Ustawienia" należy zaznaczyć opcję "Eksportuj model otoczenia" oraz "Modele CAD/BIM" w sekcji "Eksport do RWIND Simulation".
- W zakładce „Przypadki obciążeń” należy wybrać kierunek wiatru, który ma zostać przeanalizowany, i poprzez funkcję „Otworzyć w RWIND Simulation” otworzyć środowisko RWIND Simulation.
- Wykorzystaj zaimportowany model IFC w RWIND Simulation.
Pytanie
Jak zaimportować model IFC do środowiska RWIND Simulation?
Odpowiedź:
Samodzielny program RWIND Simulation obecnie umożliwia import jedynie geometrii modeli STL i VTP. Z drugiej strony, modele IFC można obecnie importować do RWIND Simulation tylko przy użyciu zintegrowanego interfejsu w programach RFEM lub RSTAB. W tym celu należy wykonać następujące czynności:Czy mają Państwo jakieś pytania?
