Modelo utilizado em

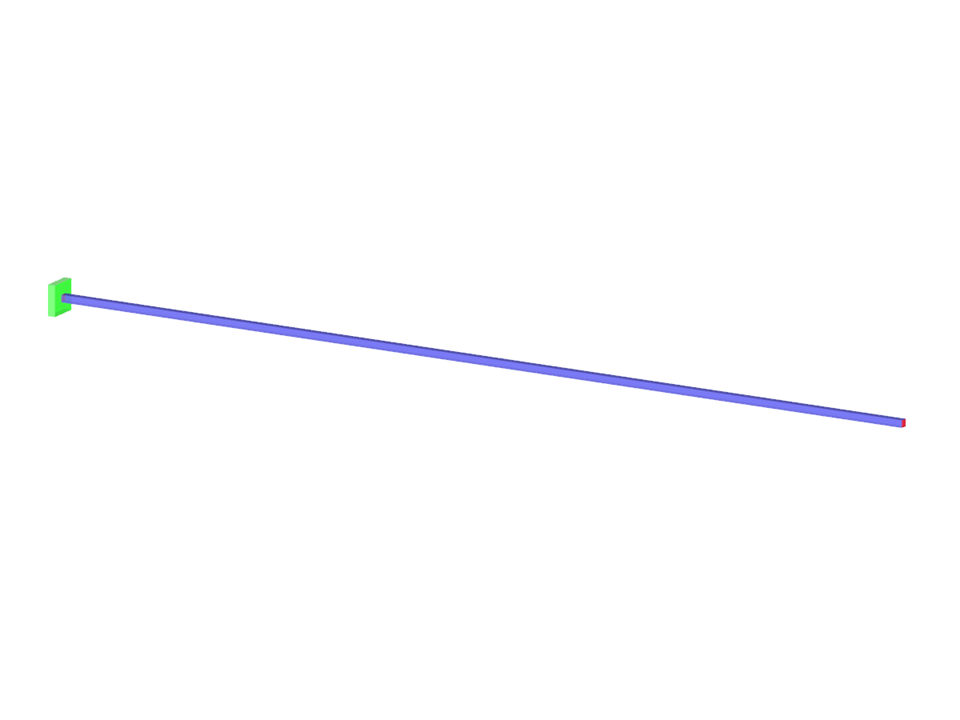

Exemplo de verificação 0042 | 5
Número de nós | 2 |
Número de linhas | 1 |
Número de barras | 1 |
Número de casos de carga | 1 |
Peso total | 0,502 t |
Dimensões (métricas) | 10,168 x 0,336 x 0,336 m |
Dimensões (imperial) | 33.36 x 1.1 x 1.1 feet |
Versão do programa | 5.28.00 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
